پیشبینی میشود بازار جهانی زیرلایههای سرامیکی از 10.68 میلیارد دلار در سال 2025 به 19.11 میلیارد دلار تا سال 2034 برسد. این رشد عمدتاً به دلیل توسعه خودروهای برقی، زیرساختهای 5G، صنایع هوافضا و سیستمهای LED پرتوان است.
برای مهندسان، مدیران خرید و مدیران تأمین، انتخاب زیرلایه سرامیکی دیگر یک تصمیم ساده در حوزه مواد اولیه نیست؛ بلکه یک تصمیم مهندسی استراتژیک محسوب میشود که مستقیماً بر قابلیت اطمینان محصول، هزینههای سیستم، زمان ورود به بازار و ریسکهای تأمینکنندگان تأثیر میگذارد.
در تجهیزات الکترونیک قدرت، سیستمهای RF و کاربردهای LED، انتخاب زیرلایه تعیینکننده موارد زیر است:
یک انتخاب نامناسب میتواند منجر به خرابیهای میدانی، افزایش هزینههای گارانتی و حتی طراحی مجدد پرهزینه محصولات شود.
این راهنما با هدف ارائه معیارهای کاربردی و مبتنی بر داده برای انتخاب زیرلایههای سرامیکی تدوین شده است و فراتر از مقایسههای ساده موجود در دیتاشیتها عمل میکند.
هنگام ارزیابی زیرلایههای سرامیکی، هدایت حرارتی معمولاً مهمترین معیار انتخاب محسوب میشود. این پارامتر تعیین میکند که آیا دمای اتصال نیمهرساناها در محدوده ایمن باقی میماند یا خیر و در نتیجه مستقیماً بر طول عمر محصول تأثیر میگذارد.
مقادیر هدایت حرارتی در زیرلایههای مختلف به شرح زیر است:
| ماده | هدایت حرارتی (W/m·K) |
|---|---|
| FR4 | 0.3 تا 0.5 |
| آلومینا 96٪ | 24 تا 30 |
| آلومینا 99.6٪ | 35 تا 40 |
| نیترید آلومینیوم (AlN) | 170 تا 220 |
بردهای FR4 عملاً عایق حرارتی محسوب میشوند. در مقابل، PCBهای سرامیکی با اتصال مستقیم مسیرهای مسی به سطح سرامیک الکتریکی، مانع حرارتی ناشی از لایههای اپوکسی را حذف میکنند.
در نتیجه، استفاده از PCBهای سرامیکی میتواند مقاومت حرارتی اتصال تا بدنه را بین 60 تا 85 درصد کاهش دهد.
به جای پرسیدن میزان هدایت حرارتی، باید از خود بپرسید:
بیشترین چگالی شار حرارتی سیستم (W/cm²) چقدر است؟
این پارامتر تعیین میکند که آلومینا کافی است یا باید از AlN استفاده شود.
مطالعات نشان دادهاند که جایگزینی آلومینا با AlN در اینورترهای خودروهای برقی میتواند دمای اتصال را تا 34 درجه سانتیگراد کاهش دهد که تأثیر چشمگیری بر افزایش عمر قطعات الکترونیکی دارد.
برخلاف PCBهای هسته فلزی (MCPCB)، در فناوری DBC مس مستقیماً به سطح سرامیک متصل میشود.
مزایای این ساختار:
در کاربردهایی که هر درجه کاهش دما اهمیت دارد، این مزیت بسیار ارزشمند است.
هدایت حرارتی AlN بین 170 تا 220 W/m·K است که تقریباً مشابه برخی آلیاژهای آلومینیوم بوده و 6 تا 8 برابر بیشتر از آلومینا است.
در این کاربردها، عملکرد حرارتی ضعیف میتواند باعث خرابی زودرس یا حتی از کار افتادن سیستم شود.
در بسیاری از سیستمها همه قسمتها نیاز به AlN ندارند.
یک راهکار رایج:
این روش حدود 80٪ مزایای حرارتی AlN را با هزینهای بسیار کمتر فراهم میکند.
نوع ماده مهمترین عامل تعیینکننده ویژگیهای زیرلایه است زیرا مستقیماً بر موارد زیر تأثیر میگذارد:
آلومینا به دلیل تعادل مناسب میان عملکرد و قیمت، پرمصرفترین زیرلایه سرامیکی در جهان است.
مشخصات
آلومینای 96٪ معمولاً انتخاب پیشفرض برای بسیاری از کاربردهای توان بالا و سیستمهای LED است.
AlN بهترین انتخاب برای کاربردهایی است که محدودیت اصلی آنها دفع حرارت است.
مشخصات
این ماده به دلیل استحکام شکست بالا و مقاومت مکانیکی مناسب، بهویژه در:
در حال تبدیل شدن به یکی از گزینههای مهم بازار است.مزیت اصلی آن مقاومت فوقالعاده در برابر شوک حرارتی و ترکخوردگی است.
اگرچه هدایت حرارتی بسیار بالایی دارد، اما به دلیل خطرات سلامتی ناشی از سمیت، امروزه در بسیاری از پروژههای جدید توصیه نمیشود.
| معیار | آلومینا 96٪ | آلومینا 99.6٪ | AlN | Si₃N₄ |
|---|---|---|---|---|
| هدایت حرارتی | متوسط | خوب | عالی | خوب |
| مقرونبهصرفه بودن | عالی | خوب | ضعیف | متوسط |
| تطابق CTE با سیلیکون | ضعیف | ضعیف | عالی | خوب |
| استحکام مکانیکی | خوب | خوب | متوسط | عالی |
| عملکرد RF | متوسط | متوسط | خوب | متوسط |
با افزایش سرعت انتقال سیگنالها و ورود تجهیزات الکترونیکی به محدوده چند گیگاهرتز، ویژگیهای دیالکتریک زیرلایهها به یکی از مهمترین عوامل حفظ کیفیت سیگنال تبدیل شدهاند. در طراحی تجهیزات مخابراتی، رادارها، سیستمهای ماهوارهای و زیرساختهای 5G، انتخاب زیرلایه مناسب میتواند تأثیر مستقیمی بر عملکرد نهایی سیستم داشته باشد.
| ویژگی | آلومینا 96٪ | نیترید آلومینیوم |
|---|---|---|
| ثابت دیالکتریک (1MHz) | 9 تا 10 | 8.5 تا 9 |
| ضریب اتلاف | بیشتر | کمتر |
| استحکام دیالکتریک | بسیار بالا | بسیار بالا |
هرچه ثابت دیالکتریک کمتر باشد:
به همین دلیل AlN در کاربردهای فرکانس بالا عملکرد بهتری نسبت به آلومینا دارد.
در یک تقویتکننده توان RF با فرکانس 3.5 گیگاهرتز، استفاده از زیرلایه AlN موجب شد:
این نتایج نشان میدهد که هزینه بیشتر زیرلایه میتواند از طریق کاهش هزینه سایر بخشهای سیستم جبران شود.
یکی از مهمترین دلایل استفاده گسترده از PCBهای سرامیکی در تجهیزات مخابراتی عبارت است از:
برخلاف بردهای مبتنی بر رزین، ساختار سرامیکی خواص دیالکتریک پایدارتری در دماها و فرکانسهای مختلف ارائه میدهد.
عدم تطابق ضریب انبساط حرارتی یکی از مهمترین دلایل خرابی تجهیزات الکترونیکی است. این عامل معمولاً تا زمانی که خرابی در میدان رخ ندهد، مورد توجه قرار نمیگیرد.
| ماده | CTE (ppm/°C) |
|---|---|
| سیلیکون | 4 |
| نیترید آلومینیوم | 4.5 تا 5 |
| آلومینا | 6.5 تا 8 |
| FR4 | 14 تا 17 |
نیترید آلومینیوم تقریباً رفتار حرارتی مشابه سیلیکون دارد.
این موضوع باعث میشود:
در تستهای شوک حرارتی:
این تفاوت برای کاربردهایی مانند:
بسیار حیاتی است.
زیرلایههای سرامیکی از نظر مکانیکی ویژگی خاصی دارند:
به همین دلیل طراحی مکانیکی و فرآیند مونتاژ اهمیت زیادی پیدا میکند.
در طراحی PCBهای سرامیکی باید موارد زیر رعایت شود:
بردی که ممکن است سقوط یک متری را در فناوری FR4 تحمل کند، در فناوری سرامیکی احتمالاً دچار شکست خواهد شد.
انتخاب ماده بهتنهایی کافی نیست؛ روش اتصال مس به سطح سرامیک نیز اهمیت بسیار زیادی دارد.
این فرآیندها تعیین میکنند:
DBC رایجترین فناوری در ماژولهای قدرت است.
| بخش | توضیحات |
|---|---|
| کاربردها | اینورتر خودروهای برقی |
| درایوهای صنعتی | |
| اینورترهای خورشیدی | |
| ماژولهای IGBT | |
| ویژگیها | ضخامت مس: 100 تا 800 میکرون |
| تحمل جریانهای بالا | |
| قابلیت دفع حرارت بسیار عالی | |
| مناسب برای مدارهای قدرت و توان بالا | |
| قابلیت اطمینان بالا در شرایط کاری سخت |
DPC امکان ایجاد مسیرهای بسیار ظریف را فراهم میکند.
| بخش | توضیحات |
|---|---|
| ویژگیها | ضخامت مس: 10 تا 140 میکرون |
| دقت بسیار بالا در ایجاد مسیرهای مدار | |
| امکان ایجاد ویا (Via) و اتصالات بین لایهای | |
| مناسب برای طراحیهای چندلایه | |
| قابلیت تولید مسیرها و فواصل بسیار ظریف | |
| کاربردها | مدارهای RF و مایکروویو |
| LEDهای پرتوان | |
| تجهیزات مخابراتی | |
| مدارهای الکترونیکی دقیق | |
| ماژولهای فرکانس بالا و سیستمهای ارتباطی پیشرفته |
AMB برای کاربردهایی طراحی شده که سیکلهای حرارتی بسیار شدید دارند.
کاربردهای اصلی:
یکی از رایجترین روشهای تولید PCB سرامیکی است.
کاربردها:
در این روش معمولاً آلومینا انتخاب اول محسوب میشود.
این فناوریها برای کاربردهای پیشرفته چندلایه استفاده میشوند.
| فناوری | کاربردهای اصلی |
|---|---|
| LTCC (Low Temperature Co-fired Ceramic) | تجهیزات مخابراتی |
| رادارها | |
| تجهیزات مایکروویو | |
| سیستمهای فرکانس بالا | |
| ماژولهای ارتباطی چندلایه و مدارهای RF پیشرفته | |
| HTCC (High Temperature Co-fired Ceramic) | صنایع نظامی |
| تجهیزات پزشکی | |
| سامانههای هوافضا | |
| محیطهای با دمای بسیار بالا | |
| کاربردهای نیازمند پایداری حرارتی و مکانیکی فوقالعاده |
کیفیت پوشش سطحی زیرلایه سرامیکی تأثیر مستقیمی بر موارد زیر دارد:
برای ایجاد مسیرهای فلزی بسیار دقیق، سطح زیرلایه باید کاملاً یکنواخت باشد.
| نوع زیرلایه | حداکثر زبری سطح (Ra) |
|---|---|
| AlN | 0.1 میکرومتر |
| آلومینا | 0.4 میکرومتر |
هرچه سطح صافتر باشد:
Electroless Nickel Immersion Gold
ویژگیها:
Electroless Nickel Electroless Palladium Immersion Gold
ویژگیها:
| نوع پوشش | ویژگی اصلی |
|---|---|
| Immersion Silver | هدایت الکتریکی بالا |
| Immersion Tin | هزینه پایینتر |
| OSP | اقتصادی و مناسب تولید انبوه |
در ماژولهای قدرت، تجهیزات پزشکی و صنایع هوافضا، کیفیت اتصال سیمهای طلایی یا آلومینیومی اهمیت بسیار زیادی دارد.
در این کاربردها معمولاً ENEPIG بهترین انتخاب محسوب میشود زیرا استحکام اتصال بالاتری ایجاد میکند.

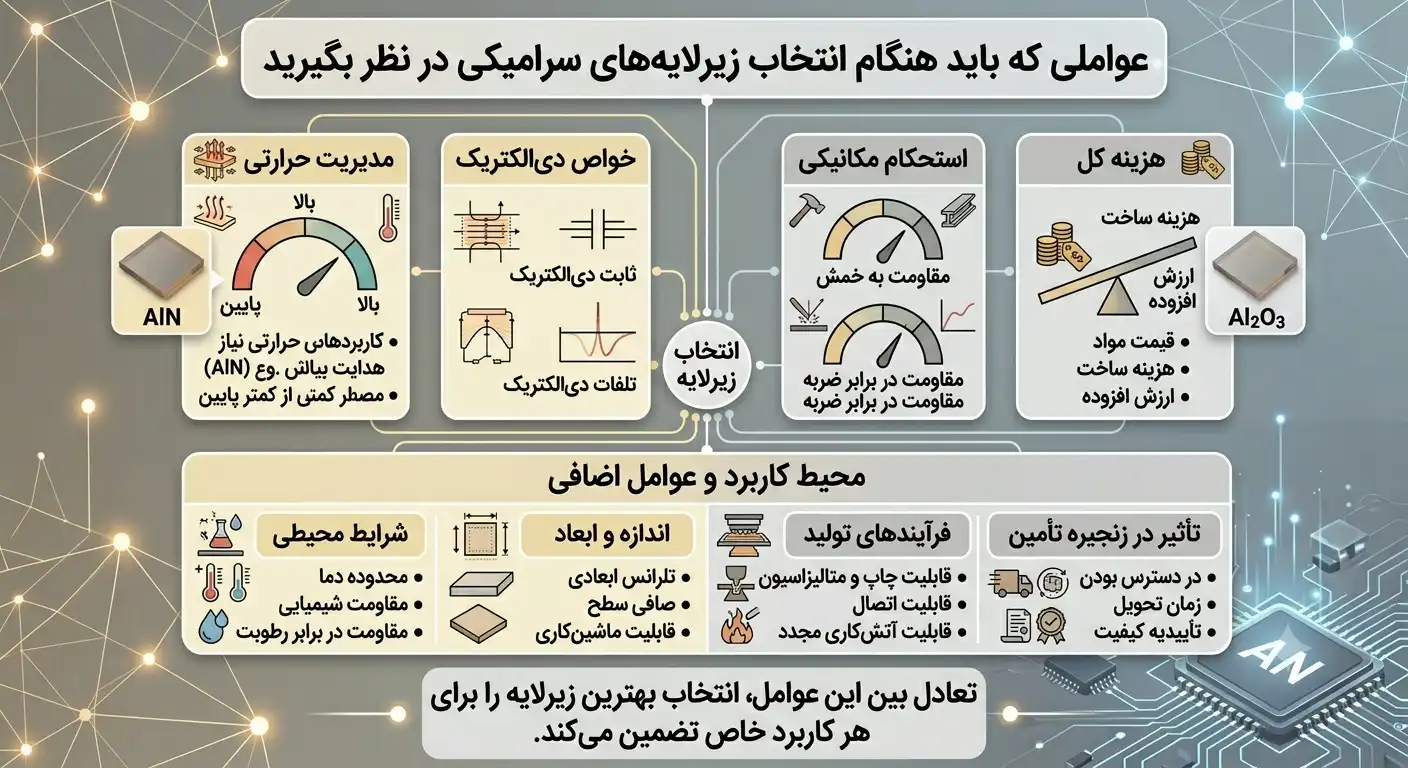

انتخاب زیرلایه سرامیکی تنها به مقایسه چند عدد در دیتاشیت محدود نمیشود. برای انتخاب صحیح باید مجموعهای از عوامل شامل:
بهصورت همزمان بررسی شوند.
در کاربردهای عمومی و اقتصادی، آلومینا همچنان گزینهای مقرونبهصرفه و قابل اعتماد است. اما در سیستمهای پرتوان، فرکانس بالا و تجهیزات حساس، نیترید آلومینیوم (AlN) به دلیل عملکرد حرارتی و قابلیت اطمینان بالاتر،تامین کننده معتبر مانند نوگرا سرام فناور انتخابی برتر محسوب میشود.
1. مهمترین عامل در انتخاب زیرلایه سرامیکی چیست؟
هدایت حرارتی مهمترین عامل محسوب میشود، زیرا مستقیماً بر دفع گرما، دمای کاری قطعات الکترونیکی و طول عمر سیستم تأثیر میگذارد.
2. چه تفاوتی بین زیرلایه آلومینا و نیترید آلومینیوم (AlN) وجود دارد؟
آلومینا قیمت پایینتر و استحکام مکانیکی مناسبی دارد، در حالی که نیترید آلومینیوم هدایت حرارتی بسیار بالاتر و تطابق بهتری با ضریب انبساط حرارتی سیلیکون ارائه میدهد.
3. در چه کاربردهایی استفاده از نیترید آلومینیوم توصیه میشود؟
نیترید آلومینیوم برای ماژولهای قدرت SiC و GaN، اینورترهای خودروهای برقی، تجهیزات RF فرکانس بالا، لیزرهای پرتوان و سیستمهایی با چگالی توان بالا مناسب است.
4. چرا کیفیت پوشش سطحی و متالیزاسیون در زیرلایههای سرامیکی اهمیت دارد؟
کیفیت پوشش سطحی بر قابلیت لحیمکاری، استحکام اتصالات سیمی (Wire Bonding)، چسبندگی لایههای فلزی و قابلیت اطمینان بلندمدت مدار تأثیر مستقیم دارد.
