اکثر سرامیکها بالای دمای ۱۴۰۰ درجه سانتیگراد ترک میخورند یا ذوب میشوند. سیلیکون کاربید تا دمای ۱۶۰۰ درجه سانتیگراد همچنان کارایی خود را حفظ میکند. این راهنما به بررسی خواص متریال سیلیکون کاربید (SiC)،سیلیکون کاربید یکی از پرکاربردترین گزینههای سرامیک صنعتی برای محیطهای فوقالعاده پرحرارت به شمار میرود. روشهای تولید آن و کاربردهای واقعی آن در صنایع هوافضا، دفاعی و صنعتی میپردازد. با مطالعه آن متوجه میشوید چه چیزی سرامیک سیلیکون کاربید را خاص میکند و چگونه باید متریال مناسب را بر اساس کاربرد موردنظر انتخاب کنید.
سیلیکون کاربید (SiC) زمانی بهدست میآید که اتمهای سیلیکون و کربن در یک ساختار کریستالی به هم متصل شوند.
این ماده را «سرامیک فوقدما بالا» نیز مینامند، زیرا بهطور پیوسته در دمای ۱۶۰۰ درجه سانتیگراد کار میکند؛ دمایی که برای ذوب اکثر فلزات و ترک خوردن سرامیکهای استاندارد کافی است.
متریالهای SiC ترکیبی از ویژگیهای کمیاب را ارائه میدهند: سختی ۹.۵ در مقیاس موس، رسانایی حرارتی عالی، انبساط حرارتی پایین و مقاومت شیمیایی بالا.
سپرهای حرارتی هوافضا، تجهیزات نیمههادی و کورههای صنعتی از این ماده استفاده میکنند، زیرا هیچ متریال دیگری قادر به تحمل قابلاعتماد این شرایط نیست.

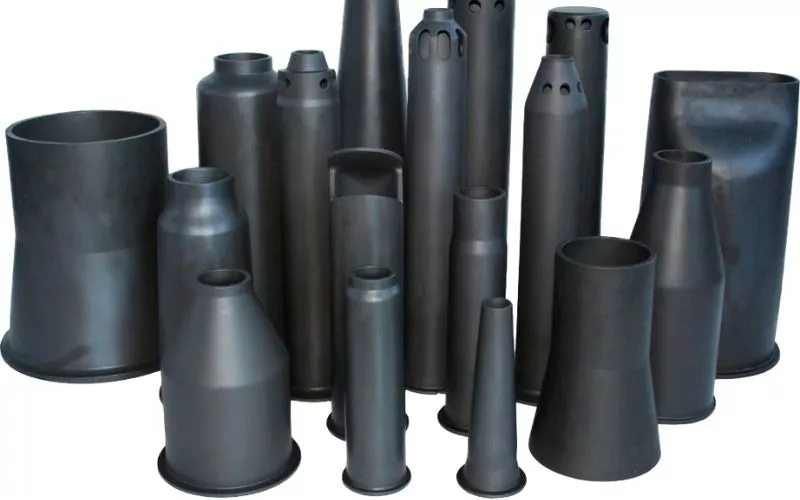

سیلیکون کاربید در طبیعت به مقدار قابل استفاده یافت نمیشود و باید با یکی از سه روش زیر تولید شود.پیوند واکنشی، زینترینگ و CVD سه روش اصلی تولید انواع قطعات سرامیکی پیشرفته بر پایه سیلیکون کاربید هستند.
پودر سیلیکون کاربید با کربن مخلوط شده و در دمای ۱۴۰۰ درجه سانتیگراد همراه با افزودن سیلیکون مذاب حرارت داده میشود.
قطعات تولیدشده تقریباً آماده استفاده هستند و نیاز به ماشینکاری کمی دارند. اما ۱۰ تا ۱۵ درصد سیلیکون باقیمانده در داخل قطعه باعث میشود کاربرد آنها محدود به دمای حداکثر ۱۴۰۰ درجه سانتیگراد باشد.
پودر سیلیکون کاربید با افزودنیهای خاص مخلوط و به شکل موردنظر فشرده میشود، سپس در دمای ۲۰۰۰ تا ۲۲۰۰ درجه سانتیگراد تحت فشار بالا پخته میشود.
این روش خالصترین نوع SiC را با خلوص ۹۷ درصد یا بیشتر تولید میکند و امکان کارکرد پیوسته در دمای کامل ۱۶۰۰ درجه سانتیگراد را فراهم میکند. نقطه ضعف آن هزینه بالاتر و دشواری برش و شکلدهی پس از پخت است.
در این روش، سیلیکون کاربید کریستالی اتم به اتم از گازها رشد داده میشود که باعث تولید خالصترین و بهترین متریال از نظر عملکرد میشود.
SiC تولیدشده به روش CVD در تجهیزات نیمههادی که خلوص بالاترین اولویت است استفاده میشود، اما هزینه آن ۵ تا ۱۰ برابر بیشتر از نوع زینتر شده است.
انتخاب روش تولید به سه عامل بستگی دارد: دمای موردنیاز، سطح خلوص موردنیاز و بودجه. پیوند واکنشی ارزانترین گزینه است اما محدود به ۱۴۰۰ درجه سانتیگراد میشود؛ زینترینگ برای دماهای بالا مناسب است؛ و CVD گرانترین اما بهترین گزینه از نظر عملکرد است.
| ویژگی | سیلیکون کاربید | آلومینا | چرا اهمیت دارد |
|---|---|---|---|
| حداکثر دمای کاری | تا ۱۶۰۰ درجه سانتیگراد | تا ۱۷۰۰ درجه سانتیگراد | SiC در دماهای فوقالعاده بالا استحکام خود را حفظ میکند |
| رسانایی حرارتی | ۱۲۰ (بسیار بالا) | ۲۵ تا ۳۰ (متوسط) | SiC حرارت را ۴ برابر سریعتر پخش میکند و نقاط داغ کمتری ایجاد میشود |
| سختی | ۹.۵ مقیاس موس | ۹.۰ مقیاس موس | مناسب برای مقاومت سایشی در تماس اصطکاکی |
| انبساط حرارتی | بسیار پایین | بالاتر | انبساط پایین باعث تحمل بهتر تغییرات ناگهانی دما میشود |
| استحکام | ۴۰۰ تا ۵۵۰ (بالا) | ۳۰۰ تا ۴۰۰ (خوب) | SiC تنش مکانیکی و بار بیشتری را تحمل میکند |
| وزن مخصوص | ۳.۱ (سبکتر) | ۳.۹ (سنگینتر) | قطعات سبکتر برای کاربردهای هوافضا مناسبترند |
سرامیک سیلیکون کاربید استحکام مکانیکی خود را در کاربرد پیوسته تا دمای ۱۶۰۰ درجه سانتیگراد حفظ میکند. اکثر سرامیکها در چنین دماهایی نرم یا خمیری میشوند، اما SiC صلب باقی میماند و امکان اجرای فرآیندهایی را فراهم میکند که سایر متریالها را از بین میبرد.
در دمای بالای ۱۲۰۰ درجه سانتیگراد در هوا، سیلیکون کاربید یک لایه محافظ از دیاکسید سیلیکون (SiO₂) روی سطح خود تشکیل میدهد. این لایه خودترمیمشونده است؛ اگر ترک بخورد، SiC تازه در زیر آن اکسید شده و شکاف را میبندد. به همین دلیل عمر قطعات در اتمسفرهای اکسیدکننده بهجای چند ماه، به چند سال میرسد.
اسیدها به SiC آسیب نمیرسانند، بازها آن را حل نمیکنند و فلز مذاب آن را خیس نمیکند (بهجز سیلیکون مذاب). به همین دلیل از قطعات سیلیکون کاربید در تجهیزات فرآوری شیمیایی و ریختهگری فلزات استفاده میشود؛ جایی که سایر سرامیکها زودتر تخریب میشوند.
ضریب انبساط حرارتی پایین مانع از ترک خوردن SiC حتی در دماهای بالای ۱۰۰۰ درجه سانتیگراد میشود. قطعات سیلیکون کاربید داغ را میتوان بهسرعت در آب خنک کرد؛ کاری که با اکثر سرامیکها انجامش گران تمام میشود و قطعه را به شن تبدیل میکند.
با سختی ۹.۵ در مقیاس موس، سیلیکون کاربید مقاومت سایشی عالی دارد. آببندهای مکانیکی و قطعات پمپهای دوغاب با آن عمر طولانیتری دارند و حتی تحت برخورد پیوسته ذرات، نازلهای بلاست تلورانسهای دقیق خود را حفظ میکنند.
هزینه متریال سیلیکون کاربید بین ۵۰ تا ۱۵۰ دلار بهازای هر کیلوگرم است؛ یعنی ۳ تا ۵ برابر آلومینا و ۱۰ تا ۲۰ برابر نسوزهای استاندارد. قیمت هر قطعه میتواند از چند صد تا چند هزار دلار برسد. اگر در دمای زیر ۱۴۰۰ درجه سانتیگراد کار میکنید، احتمالاً هزینه اضافی برای SiC پرداخت میکنید؛ آلومینا میتواند اکثر کاربردهای تا ۱۶۰۰ درجه سانتیگراد را با هزینه کمتر پوشش دهد.
قطعات سرامیک سیلیکون کاربید در صورت افتادن خرد میشوند، قابل جوشکاری نیستند و بدون علائم هشداردهنده بهناگهان میشکنند. رویههای جابجایی باید این ویژگی را در نظر بگیرند.
پس از پخت، برای ماشینکاری SiC به ابزار الماسه نیاز است. سرعت برداشت متریال پایین و سایش ابزار بالاست. برای شکلهای پیچیده، روشهای پرهزینهای مانند پوششدهی CVD و قالبگیری خاص لازم است.
قطعات سیلیکون کاربید برخلاف آلومینا یا زیرکونیا بهسرعت در دسترس نیستند؛ تحویل نوع استاندارد ۳ تا ۴ هفته و قطعات سفارشی ۸ تا ۱۲ هفته زمان میبرد. سفارشگذاری باید از پیش برنامهریزی شود.

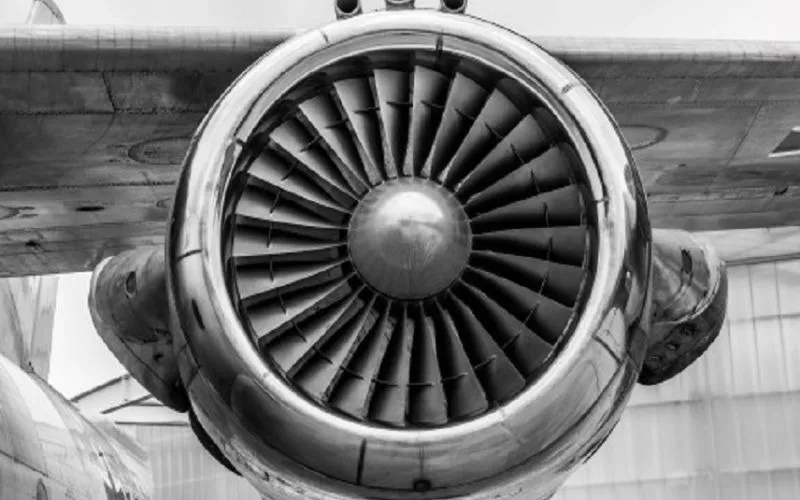

سپرهای حرارتی و قطعات نوک مخروطی سیلیکون کاربید در بازگشت فضاپیما به جو استفاده میشوند. این قطعات در پرواز با سرعت ماخ ۲۵ در معرض دمای ۱۶۵۰ درجه سانتیگراد قرار میگیرند و هیچ متریال دیگری قادر به تحمل ترکیب دمای فوقالعاده، اکسیداسیون و شوک حرارتی نیست.
آستر نازل موشک نیز اغلب از SiC ساخته میشود. دمای جریان خروجی به ۳۰۰۰ درجه سانتیگراد میرسد، اما نازل بسته به طراحی خنککننده بین ۱۴۰۰ تا ۱۶۰۰ درجه سانتیگراد کار میکند.
کاشیهای سرامیک سیلیکون کاربید در صفحات زره ضدگلوله استفاده میشوند. سختی فوقالعاده صفحه زره SiC آن را ۲۰ درصد سبکتر از کاربید بور میکند، در برابر گلولههای ضدزره مقاومت میکند و وزن کم آن مدیریت بار را آسانتر میسازد. برای حسگرهای دما بالا و پنجرههای مادونقرمز نیز از سیلیکون کاربید کریستالی در سیستمهای نشانهروی استفاده میشود.
حاملهای ویفر سیلیکون کاربید در فرآیندهای نیمههادی با دمای بالا رایج هستند. برای رشد لایه نازک گالیوم نیترید در دمای ۱۲۰۰ درجه سانتیگراد یا پردازش ویفر سیلیکون در دمای ۱۱۰۰ درجه سانتیگراد، به متریالی نیاز است که محصول را آلوده نکند.
سیلیکون کاربید پوششدادهشده به روش CVD بالاترین سطح پاکیزگی را برای تولید تراشههای پیشرفته فراهم میکند. هرچند قیمت هر ساسپتور بین ۵۰۰۰ تا ۱۰۰۰۰ دلار است، اما یک رویداد آلودگی میتواند خسارتی بیش از ۱۰ برابر این هزینه به بار بیاورد.
المنتهای حرارتی سیلیکون کاربید کورههای صنعتی را در دمای ۱۲۰۰ تا ۱۶۰۰ درجه سانتیگراد تغذیه میکنند. کورههای ذوب شیشه، کورههای سرامیک و عملیات عملیات حرارتی با المنتهای SiC کار میکنند، زیرا فلز بالای ۱۳۰۰ درجه سانتیگراد از کار میافتد. این المنتها ۳ تا ۵ سال عمر میکنند، در مقابل ۱۲ تا ۱۸ ماه عمر آلیاژهای فلزی.المنتهای سیلیکون کاربید در واقع نوعی سرامیک نسوز کوره محسوب میشوند که در برابر دماهای بالای ۱۲۰۰ درجه پایدار میمانند.
ابتدا حداکثر دمای کاری پیوسته را مشخص کنید، سپس تعداد چرخههای حرارتی و نوع اتمسفر کاری را بررسی کنید. تامینکنندگانی با حداقل گواهی ISO 9001 انتخاب کنید؛ برای هوافضا گواهی AS9100 لازم است و باید دادههای آزمایش خواص حرارتی، مکانیکی و شیمیایی درخواست شود.
۱. قیمت سیلیکون کاربید بر چه اساسی تعیین میشود؟
قیمت بر اساس روش تولید، سطح خلوص و پیچیدگی قطعه مشخص میشود. نوع پیوند واکنشی معمولاً ۵۰ تا ۸۰ دلار، نوع زینتر شده ۸۰ تا ۱۲۰ دلار و نوع CVD تا ۳۰۰ دلار بهازای هر کیلوگرم قیمت دارد.
۲. آیا میتوان آلیاژهای فلزی را با سیلیکون کاربید جایگزین کرد؟
در دماهای بالای ۱۳۰۰ درجه سانتیگراد، سیلیکون کاربید معمولاً تنها گزینه عملی است، زیرا آلیاژهای فلزی در این دما بهسرعت تخریب میشوند و هزینه کل مالکیت SiC در بلندمدت پایینتر است.
۳. سیلیکون کاربید چه تفاوتی با آلومینا دارد؟
سیلیکون کاربید رسانایی حرارتی حدود چهار برابر بیشتری نسبت به آلومینا دارد، اما قیمت آن نیز ۳ تا ۵ برابر بالاتر است؛ برای کاربردهای زیر ۱۴۰۰ درجه، آلومینا معمولاً انتخاب مقرونبهصرفهتری است.
۴. چه عواملی باعث خرابی قطعات سیلیکون کاربید میشوند؟
عبور از دمای مجاز، شوک حرارتی ناشی از تغییرات سریع دما و ضربه فیزیکی حین جابجایی، سه علت اصلی خرابی این قطعات هستند.
۵. عمر یک المنت حرارتی سیلیکون کاربید چقدر است؟
در کارکرد پیوسته با دمای مجاز، عمر تقریبی سه تا پنج سال است؛ کاهش ۱۰۰ درجهای دمای کاری نسبت به حداکثر مجاز میتواند این عمر را دو برابر کند.
کاربردهای فوقالعاده دما بالای ۱۴۰۰ درجه سانتیگراد به سرامیک سیلیکون کاربید نیاز دارند. انتخاب گرید مناسب باید بر اساس دمای کاری و نیاز به خلوص انجام شود؛ SiC زینتر شده اکثر کاربردهای صنعتی را با هزینه معقول پوشش میدهد.
