انتخاب درست قطعات سرامیکی در فرآیندهای دمای بالا، مستقیماً بر کیفیت و راندمان خط تولید تأثیر میگذارد. در این مقاله دو نوع از پرکاربردترین سرامیک صنعتی — سیلیکون کارباید و کوارتز — را با هم مقایسه میکنیم.برای درک بهتر مزایای قطعات سرامیکی صنعتی، کافی است دو عدد را کنار هم بگذارید: دمای کاری ۱۷۰۰°C در برابر ۱۲۰۰°C!

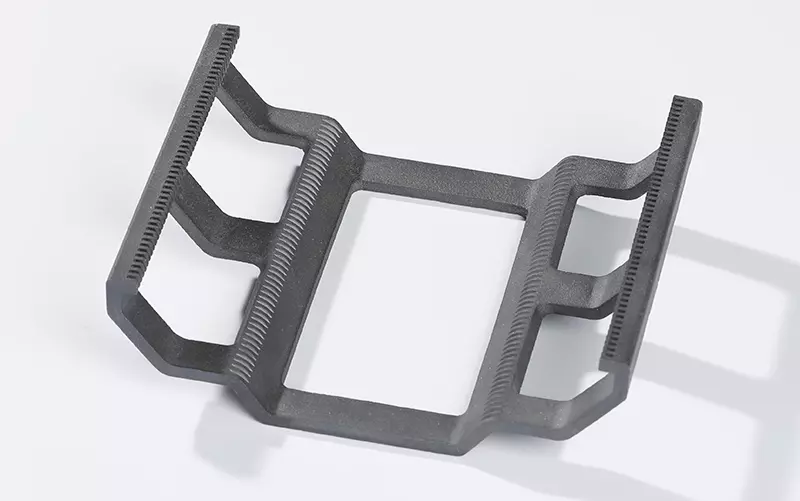

نگهدارندههای حامل ویفر SiC، حاملهایی از جنس سرامیک پیشرفته با خلوص بالا و مقاومت حرارتی فوقالعاده هستند که برای نگهداری و جابجایی ویفرهای SiC در حین فرآیند تولید استفاده میشوند. این نگهدارندهها از سیلیکون کاربید زینتر شده یا تبلور مجدد یافته ساخته میشوند و ویژگیهای برجستهای نظیر مقاومت حرارتی بالا، پایداری الکتریکی عالی و چگالی توان بالا دارند. به همین دلیل در فرآیندهای سخت تولید نیمههادی و فتوولتائیک مانند آنیل، دیفیوژن و اکسیداسیون دچار خزش نمیشوند.
نگهدارندههای حامل ویفر کوارتز عمدتاً از سیلیکون اکساید ذوبشده ساخته میشوند و برای حمل و نگهداری ویفرهای سیلیکونی در مراحل پردازش نیمههادی مانند رسوبدهی شیمیایی بخار (CVD) و دیفیوژن به کار میروند. این نگهدارندههای دیاکسید سیلیکون ویژگیهای جذابی مانند بیاثری شیمیایی و پایداری حرارتی دارند و در فرآیندهای فتوولتائیک و نیمههادی در دماهای بالا مقاوم هستند.

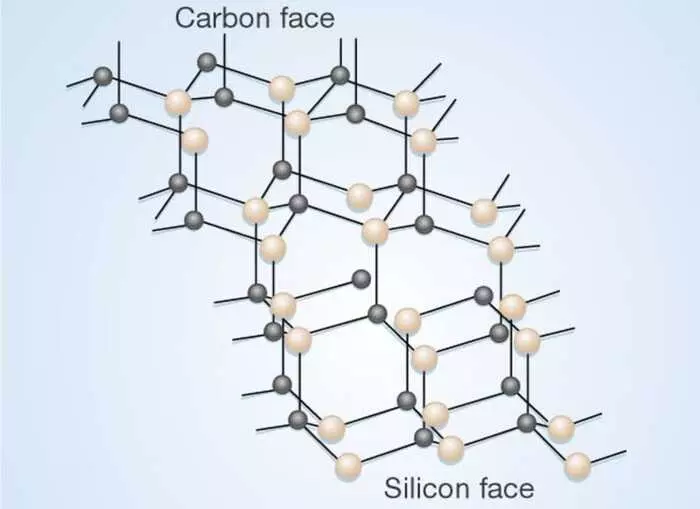

سیلیکون کاربید (SiC) از اتمهای سیلیکون و کربن تشکیل شده و در ساختارهای کریستالی مختلفی وجود دارد. نوع 4H-SiC در نیمههادیهای قدرت کاربرد دارد. در این ساختار، چهار اتم کربن و چهار اتم سیلیکون از طریق گوشههایشان به هم متصل شده و یک واحد چهاروجهی تشکیل میدهند. با انباشته شدن این واحدها، یک ساختار قطبی به نام پولیتایپ شکل میگیرد که 4H-SiC نمونهای از آن است.
SiO2 در شکل طبیعی خود (کوارتز) دارای ساختار کووالانسی عظیم است. در این ترکیب، یک اتم سیلیکون با چهار اتم اکسیژن و هر اتم اکسیژن با دو اتم سیلیکون پیوند برقرار میکند. آرایش اتمی SiO2 چهاروجهی است و پیوندهای کووالانسی قوی موجب نقطه ذوب و جوش بالای این ماده میشوند.
این اعداد نشان میدهند که ویژگیهای مکانیکی قطعات سرامیکی SiC — از استحکام خمشی گرفته تا مقاومت در برابر خزش — آن را به گزینهای قابل اطمینان برای محیطهای صنعتی سخت تبدیل کرده است.کاربرد قطعات سرامیکی در صنعت نیمههادی به همین دلیل روز به روز گسترش مییابد؛ مقاومت SiC در برابر گازهای خورندهای مانند HCl و آمونیاک، ضایعات خط تولید را به حداقل میرساند.
| ویژگی | مقدار |
|---|---|
| پایداری دمایی | بیش از ۱۷۰۰°C |
| هدایت حرارتی | ۲۳ W/m.K |
| درصد سیلیکون | بیش از ۹۹.۹٪ |
| چگالی | ۲.۶ تا ۲.۷ g/cm³ |
| مدول الاستیسیته | ۲۴۰ GPa |
| ویژگی | مقدار |
|---|---|
| ساختار کریستالی | هگزاگونال |
| گاف باند | ۳.۲۳ eV |
| چگالی | ۳.۲۱ g/cm³ |
| مدول حجمی | ۳۲۰ GPa |
| هدایت حرارتی | ۳۷۰ W/m.K |
هدایت حرارتی 4H-SiC (۳۷۰ W/m.K) بسیار بالاتر از SiC زینترشده (۲۳ W/m.K) است که دلیل کاربرد متفاوت این دو نوع را توضیح میدهد. بازار جهانی ویفر سیلیکون کاربید تا سال ۲۰۳۱ به ۳۱۵۴ میلیون دلار با نرخ رشد سالانه ۱۴.۸٪ خواهد رسید.
| ویژگی | مقدار |
|---|---|
| ساختار کریستالی | تریگونال |
| استحکام خمشی | تا ۶۷ MPa |
| چگالی | ۲.۲ g/cm³ |
| حداکثر دمای کاری | ۱۲۰۰°C |
| سختی | ۶.۵ موس |
| خلوص | ۹۹.۹۹٪ اکسید سیلیکون |
| ویژگی | SiC | کوارتز |
|---|---|---|
| حداکثر دمای کاری | بیش از ۱۷۰۰°C | ۱۲۰۰°C |
| بیاثری شیمیایی | بسیار خوب | متوسط |
| احتمال آلودگی | بسیار کم | زیاد |
| انبساط حرارتی | کم | متوسط |
| طول عمر | زیاد | کم |
این جدول تنها بخشی از تفاوتهای انواع قطعات سرامیکی پیشرفته را نشان میدهد؛ انتخاب نهایی باید بر اساس دما، نوع فرآیند و بودجه صورت گیرد.
نگهدارندههای SiC در دماهای بالاتر و برای مدت طولانیتری بدون تغییر ساختاری کار میکنند. بیاثری شیمیایی بالاتر آنها امکان استفاده در فرآیندهای خورنده را فراهم میکند. همچنین خطر آلودگی پایینتری دارند و SiC با گاف انرژی سه برابر بالاتر، قدرت میدان الکتریکی ۱۰ برابر بیشتری دارد که ساخت ویفرهای سبکتر و مدیریت میدانهای الکتریکی قویتر را ممکن میسازد.
تفاوت اصلی نگهدارندههای ویفر SiC و کوارتز در چیست؟
نگهدارندههای ویفر SiC دمای کاری بالاتری (بیش از ۱۷۰۰°C در برابر ۱۲۰۰°C کوارتز)، بیاثری شیمیایی بهتر و طول عمر سرویس طولانیتری دارند. همچنین خطر آلودگی ویفرها در فرآیندهایی مانند دیفیوژن و اپیتاکسی در SiC بسیار کمتر است. کوارتز اما قیمت اولیه پایینتری دارد و برای فرآیندهایی که به دمای بالای ۱۲۰۰°C نیاز ندارند، گزینهای مقرونبهصرفهتر است.
آیا نگهدارندههای SiC برای تولید نیمههادی با استانداردهای ضد آلودگی سازگار هستند؟
بله. بیاثری شیمیایی بالای SiC باعث میشود در فرآیندهای دیفیوژن و رشد اپیتاکسیال ذرات بسیار کمتری نسبت به کوارتز تولید شود. این ویژگی راندمان تولید ویفر را افزایش داده و نرخ ضایعات را کاهش میدهد.
چرا نگهدارندههای SiC در جلوگیری از تابخوردگی بهتر از کوارتز عمل میکنند؟
پایداری حرارتی بالا و ضریب انبساط حرارتی پایینتر SiC یک پایه محکم برای ویفرهای قطر بزرگ فراهم میکند و از تابخوردگی (bowing) جلوگیری مینماید. این ویژگی بهویژه در فرآیندهای رشد کریستال اهمیت حیاتی دارد.
آیا میتوان نگهدارندههای ویفر سرامیکی را بهصورت سفارشی تولید کرد؟
بله. تولیدکنندگان معتبر قطعات سرامیکی امکان طراحی و ساخت نگهدارندههای ویفر طبق نقشه فنی مشتری را فراهم میکنند. این خدمات شامل انتخاب جنس مواد، ابعاد دقیق، تلرانسهای مشخص و تعداد تولید از نمونه اولیه تا تولید انبوه میشود.
معایب نگهدارندههای ویفر SiC نسبت به کوارتز چیست؟
اصلیترین ضعف SiC قیمت اولیه بالاتر آن است. با این حال، طول عمر بیشتر، کاهش هزینههای نگهداری و خرابی کمتر در بلندمدت هزینه کل مالکیت را جبران میکند. برای فرآیندهایی با دمای کمتر از ۱۲۰۰°C، کوارتز همچنان گزینه اقتصادیتری است.
اگر نیاز به تولید قطعات سرامیکی سفارشی بر اساس ابعاد و مشخصات فنی خاص دارید، همکاری با یک تولیدکننده قطعات سرامیکی مجرب مانند شرکت نوگرا سرام فناور که از نمونهسازی تا تولید انبوه را پوشش دهد، ضروری است.محصولاتی مانند بوته آنالیز حرارتی و سرامیک نسوز کوره نمونههای دیگری از این دسته قطعات هستند که همان اصول مقاومت حرارتی و شیمیایی SiC در آنها به کار رفته است.
