از معرفی تا کاربرد عبوردهنده های سرامیکی

در سال‌های اخیر، عبوردهنده‌های سرامیکی به‌دلیل مقاومت فوق‌العاده در برابر شوک حرارتی و استحکام مکانیکی بالا در شرایط هرمتیک (آب‌بند و خلا) محبوبیت زیادی در صنایعی پیدا کرده‌اند که با کاربردهای هوابند و مهر و موم‌شده سروکار دارند. صنعت برق به‌ویژه، بخش بزرگی از نوآوری‌های فناورانه‌ای را که امروزه می‌بینید و استفاده می‌کنید، مدیون عبوردهنده‌های سرامیکی است. در این مقاله، با عبوردهنده‌های سرامیکی، انواع آن‌ها، ویژگی‌ها، کاربردها و عملکردشان در ایزولاسیون الکتریکی و هرمتیک  و محصولات شرکت نوگرا سرام فناور بیشتر آشنا خواهید شد. همچنین بررسی خواهیم کرد که چگونه می‌توان این قطعات را در طراحی محصول به کار برد.

فیدترو سرامیکی چیست؟

فیدتروهای سرامیکی موادی از جنس سرامیک هستند که اجازه می‌دهند جریان‌های بالا، ولتاژهای بالا، سیگنال‌های الکتریکی، گازها یا مواد شیمیایی خورنده از یک منبع خارجی وارد یا خارج از محفظه‌ای کاملاً آب‌بندی شده (هرمتیک) شوند، بدون اینکه اختلال عمده‌ای ایجاد کنند. منظور از محفظه‌های هرمتیک، محفظه‌هایی با آب‌بندی کامل در برابر گاز یا خلأ است.
فیدتروهای سرامیکی به دلیل استحکام مکانیکی بالا و مقاومت در برابر شرایط دمایی شدید و انواع مختلف انرژی، شناخته شده هستند. در کاربردهای صنعتی که نیاز به آب‌بندی بسیار بالا دارند، از دوام و استحکام این قطعات برای ایجاد عایق الکتریکی و جلوگیری از نشت هوا در محصولات الکترونیکی پرقدرت، لوله‌های ارتباطی، شمع خودرو، دستگاه‌های شوک الکتریکی، اپتو‌الکترونیک و ماشین‌آلات استفاده می‌شود.

در واقع، در حالی که برخی دستگاه‌ها ممکن است تنها با جلوگیری از ورود گردوغبار به خوبی کار کنند، دستگاه‌های پرقدرت نیازمند عایق الکتریکی کامل‌تری هستند که حتی کوچک‌ترین نشت هوا، گاز یا مواد شیمیایی را نیز مسدود کند. می‌توان از درزگیرهای سرامیکی-فلزی در دستگاه‌هایی مانند حسگرهای خلأ و مبدل‌های فشار که به کنترل دقیق دما و محیط نیاز دارند، استفاده کرد. این درزگیرها (مانند ceramaseal) علاوه بر عایق الکتریکی، لایه محافظ اضافی نیز فراهم می‌کنند.

از نظر صنعتی، عایق‌های فیدتروی سرامیکی از موادی مانند آلومینا، نیترید سیلیکون، زیرکونیا، فولاد ضدزنگ و آلیاژهای لحیم‌کاری مانند مس یا آلیاژهای نقره-مس ساخته می‌شوند.

انواع فیدتروهای سرامیکی

انواع مختلفی از فیدتروهای سرامیکی در بازار موجود است که بسته به نوع کاربردشان دسته‌بندی می‌شوند. مهم‌ترین انواع عبارت‌اند از:

• فیدتروهای سرامیکی ولتاژ بالا:
  مناسب برای عملیات‌هایی با ولتاژهای بین ۲۰ تا ۱۰۰۰ ولت.
• فیدتروهای سرامیکی ولتاژ پایین:
  عملکرد مناسب در ولتاژهای پایین؛ حدود ۲ ولت.
• فیدتروهای سرامیکی جریان بالا:
  تحمل جریان‌هایی تا حدود ۱۰۰۰ آمپر. (اما استفاده هم‌زمان از فیدتروهای ولتاژ بالا و جریان بالا در یک طراحی توصیه نمی‌شود.)
• فیدتروهای فرکانس رادیویی (RF):
  انتقال سیگنال‌های رادیویی بدون اختلال، مناسب برای سیستم‌های ارتباطی حساس.
• فیدتروهای دارای خنک‌کننده آبی:
  قابل استفاده در تجهیزات الکترونیکی پرقدرت که حرارت زیادی تولید می‌کنند و نیاز به دفع سریع گرما دارند.
• فیدتروهای دمای پایین (کریوژنیک):
  طراحی‌شده برای استفاده در دماهای بسیار پایین.
• فیدتروهای نوع D هرمتیک ساب‌مینیاتور:
  اتصالات نوع D کوچک که برای خلأهای محکم و پمپ‌های فشار بالا مناسب هستند. کاربرد در صنایع هوافضا، متالورژی، دفاعی و پزشکی.
• سایر انواع شامل: فیدترو سیگنال‌های ضعیف، فیدترو فشار بالا، فیدترو تک‌پین، فلنج‌های کان‌فلت و غیره.

بیشتر بخوانید: تولید قطعات سرامیکی نوگرا سرام فناور

ویژگی‌های فیدتروهای سرامیکی

برخی از ویژگی‌های برجسته فیدتروهای سرامیکی که آن‌ها را برای کاربردهای مختلف مناسب می‌سازند، عبارت‌اند از:

• مقاومت بالا در برابر مواد شیمیایی واکنش‌پذیر و خورنده
• استحکام فشاری و سختی بالا (مقاوم در برابر سایش)
• عایق الکتریکی بسیار خوب
• رسانایی حرارتی عالی، با مقدار حدود ۳۰ وات بر متر کلوین
• پایداری در دماهای بالا
• استحکام مکانیکی بالا با تخلخل کمتر از ۰.۵٪
• چگالی حدود ۳.۵۰ گرم بر سانتی‌متر مکعب
• مقاومت شکست بالا (در برابر تنش مکانیکی)
• ثابت دی‌الکتریک در محدوده ۹ تا ۱۱

کاربردهای فیدتروهای سرامیکی

این قطعات در صنایع و حوزه‌های گوناگون کاربرد دارند، از جمله:

• تولید نیمه‌هادی‌ها:
  استفاده در محفظه‌های خلأ، پلاسما و فرایندهای تولید نیمه‌هادی.
• صنعت هوافضا:
  ساخت حسگرهای ارتباطات ماهواره‌ای، مبدل‌های فشار برای فضاپیماها و سیستم‌های پیشرانه.
• پزشکی:
  به دلیل آب‌بندی بالا، مناسب برای ساخت دستگاه‌هایی مانند ایکس‌ری، ضربان‌ساز و دفیبریلاتورها.
• انتقال سیگنال و عایق‌سازی الکتریکی:
  مورد استفاده در سیستم‌های انرژی نو مانند ارتباطات زیر دریایی یا اکتشافات زمین‌گرمایی، برای حفظ عایق الکتریکی و جلوگیری از اتصال کوتاه.
• کار در دمای بالا:
  قابل استفاده در کاربردهایی مانند شمع‌های خودرو که نیاز به عملکرد پایدار در گرمای شدید دارند.

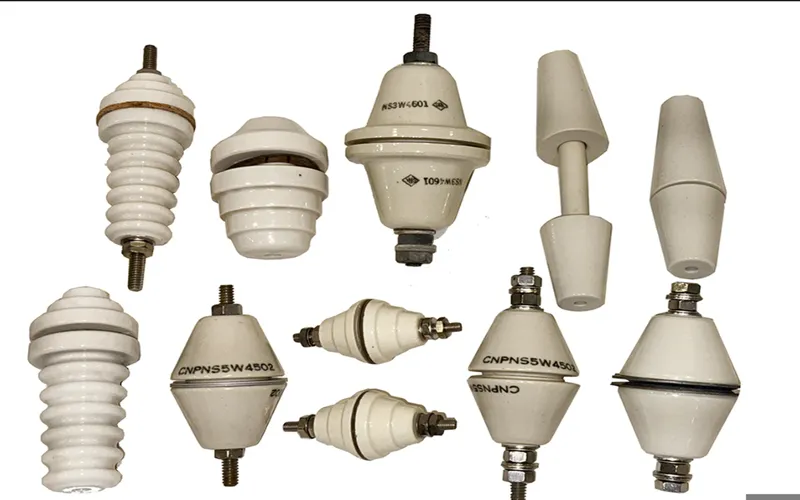

برای مشاهده و خرید فیدترو سرامیکی، اینجا کلیک کنید

ورودی‌های سرامیکی برای جداسازی هرماتیک و الکتریکی

ورودی‌های سرامیکی (Ceramic Feedthroughs) راه‌حلی ایده‌آل برای جداسازی الکتریکی و ایجاد آب‌بندی کامل در محیط‌های خلأ بالا هستند. این قطعات با تحمل دماهای بالا، سیگنال‌ها، ولتاژ و جریان را از درون یک محفظه عایق و هرماتیک عبور می‌دهند بدون اینکه اتصال کوتاه یا نشتی به‌وجود آید.

طراحی آن‌ها با ترکیب سرامیک و فلز از طریق جوشکاری تخصصی، باعث جلوگیری از هدایت الکتریکی ناخواسته و تحمل فشار مکانیکی بالا می‌شود. به عنوان نمونه، در شمع‌های جرقه خودرو، از این ورودی‌ها برای ایجاد عایق مطمئن بین الکترود و پوسته فلزی استفاده می‌شود که عملکرد موتور را در دما و فشار شدید تضمین می‌کند.

بیشتر بخوانید:سرامیک شمع خودرو نوگرا سرام فناور

ورودی‌های سرامیکی به دلیل استحکام بالا، مقاومت حرارتی، خاصیت دی‌الکتریک عالی و پایداری طولانی‌مدت، در صنایع پیشرفته مانند هوافضا، پزشکی و خودروسازی کاربرد گسترده دارند. این قطعات نقش مهمی در ایمنی و عملکرد پایدار سیستم‌های حساس ایفا می‌کنند.

مقاله pdf فیدترو سرامیک چیست؟

سوالات متداول

۱. فیدترو سرامیکی چیست؟
فیدترو سرامیکی قطعه‌ای از سرامیک است که برای عبور سیگنال‌ها، جریان‌ها و گازها از یک محفظه مهر و موم‌شده استفاده می‌شود بدون اینکه نشت یا اختلال ایجاد کند.

۲. ویژگی‌های فیدتروهای سرامیکی چیست؟
این فیدتروها دارای مقاومت بالا در برابر مواد شیمیایی، استحکام مکانیکی زیاد، عایق الکتریکی عالی و هدایت حرارتی بالا هستند.

۳. انواع فیدتروهای سرامیکی کدامند؟
انواع شامل فیدتروهای ولتاژ بالا، جریان بالا، فرکانس رادیویی (RF)، خنک‌کننده آبی و دمای پایین هستند.

۴. چگونه فیدتروهای سرامیکی ایزولاسیون الکتریکی ایجاد می‌کنند؟
فیدتروهای سرامیکی با ایجاد عایق بین دو محیط، از اتصال کوتاه الکتریکی و نشت گاز یا مواد شیمیایی جلوگیری می‌کنند.
