هنگام انتخاب برد مدار سرامیکی (Ceramic PCB) برای کاربرد خود، قیمت همیشه یکی از مهمترین ملاحظات است. بردهای سرامیکی هدایت حرارتی عالی، استحکام مکانیکی بالا و عملکرد فرکانس بالا ارائه میدهند؛ اما این مزایا معمولاً با قیمتی بالاتر نسبت به بردهای معمول FR4 همراه است. پس دقیقاً چه عواملی قیمت یک برد مدار سرامیکی را تعیین میکنند؟بردهای مدار سرامیکی یکی از کاربردهای مهم سرامیک صنعتی در صنایع الکترونیک و قدرت هستند.
در ادامه این موضوع را بهطور کامل بررسی میکنیم تا در بودجهبندی پروژه بعدی خود تصمیم آگاهانهتری بگیرید.

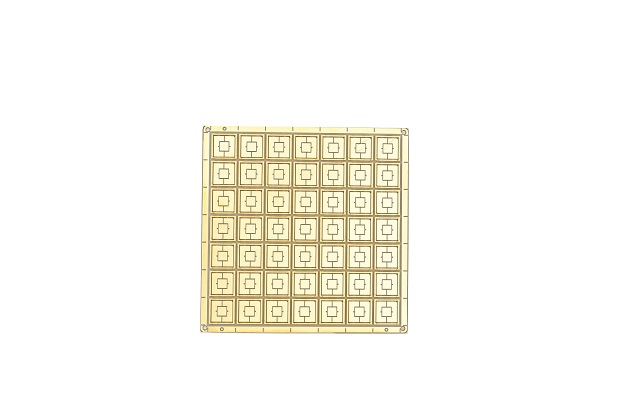

جنس زیرلایه سرامیکی یکی از بزرگترین عوامل تأثیرگذار بر قیمت نهایی است. همه سرامیکها یکسان نیستند. نوع ماده انتخابی به نیاز کاربرد شما بستگی دارد، اما تأثیر قابلتوجهی نیز بر بودجه پروژه میگذارد.انتخاب صحیح سرامیک دیالکتریک مناسب میتواند تعادل خوبی میان هزینه و عملکرد حرارتی برد ایجاد کند.
انتخاب ماده سرامیکی مناسب بر اساس نیاز عملکردی میتواند به کنترل هزینهها بدون کاهش قابلیت اطمینان کمک کند.آلومینا به دلیل قیمت مناسب و هدایت حرارتی خوب، یکی از پرکاربردترین گزینهها برای کاربرد آلومینا در تجهیزات صنعتی و بردهای مداری محسوب میشود.
ضخامت و اندازه برد نقش مهمی در قیمتگذاری دارند. بهطور ساده، بردهای بزرگتر به مواد خام بیشتر و زمان دستگاه بیشتری نیاز دارند که مستقیماً به افزایش هزینه منجر میشود.
به همین ترتیب، زیرلایههای ضخیمتر پشتیبانی مکانیکی و پخش حرارت بهتری ارائه میدهند، اما مصرف مواد و زمان پردازش را افزایش میدهند. برخی کاربردها به بردهایی تا ۰.۲۵ میلیمتر نیاز دارند، درحالیکه برخی دیگر برای دوام بیشتر از ۲.۰ میلیمتر استفاده میکنند.
همچنین، اندازههای سفارشی یا شکلهای نامنظم ممکن است هزینههای ابزارسازی اضافی به همراه داشته باشند. اگر طراحی شما از ابعاد استاندارد پنل فاصله بگیرد، میتواند کارایی تولید را کاهش داده و ضایعات را افزایش دهد که در نهایت بر هزینه هر قطعه تأثیر میگذارد.
| فلز | مزیت اصلی | محدودیت |
|---|---|---|
| نقره (Ag) | مقاومت الکتریکی پایین، پردازش آسان | مستعد مهاجرت یونی در رطوبت |
| مس (Cu) | هدایت و عملکرد حرارتی عالی | هزینه بالاتر برای لایههای ضخیم |
| طلا/پلاتین (Au/Pt) | مقاومت بالا در برابر خوردگی | قیمت بسیار بالا |
بردهای مدار سرامیکی از هادیهای فلزی مختلفی استفاده میکنند و انتخاب فلز تأثیر زیادی بر هزینه دارد؛ بهویژه در بردهای ساختهشده با فناوری فیلم ضخیم یا اتصال مستقیم مس (DBC).
ضخامت متالایز نیز اهمیت دارد؛ مسیرهای ضخیمتر به معنای مصرف فلز بیشتر و زمان سینترینگ طولانیتر است که بر هزینه نهایی تولید تأثیر میگذارد.انتخاب صحیح فلز رسانا، عملکرد و پایداری سرامیک الکتریکی مورد استفاده در برد را تعیین میکند.
همه طراحیهای مداری یکسان نیستند. یک برد تکلایه ساده بهمراتب مقرونبهصرفهتر از یک مدار چندلایه با روتینگ متراکم است.
اگر طراحی شما شامل چندین لایه، میکروویا یا خطوط باریک باشد، زمان تولید بیشتری نیاز دارد و ممکن است به تجهیزات و مراحل پردازشی پیشرفتهتری نیاز باشد. روتینگ پیچیده اغلب به حفاری لیزری، لمینیشن مرحلهای یا فناوریهای سرامیک چندلایه مانند LTCC (سرامیک همزمان پختهشده در دمای پایین) نیاز دارد.
این مراحل به دقت بالا نیاز دارند و میتوانند بازده تولید را کاهش دهند؛ به این معنا که بردهای بیشتری باید دوبارهکاری یا ضایع شوند—هزینهای که در نهایت به مشتری منتقل میشود.
برای مدیریت هزینهها، سعی کنید طرحبندی خود را تا حد ممکن ساده کنید و گزینههای بهینهسازی طراحی را با تولیدکننده خود در میان بگذارید.
مانند بیشتر فرآیندهای تولیدی، قیمتگذاری برد مدار سرامیکی از قانون صرفهجویی به مقیاس پیروی میکند: هرچه تولید بیشتر باشد، هزینه هر واحد کمتر میشود.
برای سفارشهای کوچک یا نمونهسازی، هزینههای راهاندازی و ابزارسازی بین تعداد کمی قطعه تقسیم میشود که قیمت هر قطعه را نسبتاً بالا نگه میدارد. این شامل هزینه استنسیل، ماسک و کالیبراسیون دستگاه است.
اما هنگام سفارش انبوه، این هزینههای ثابت بین تعداد بسیار بیشتری برد توزیع میشود که هزینه واحد را بهطور قابلتوجهی کاهش میدهد.
اگر در مراحل اولیه توسعه محصول هستید، سفارش دستههای کوچک برای تست و سپس انتقال به تولید انبوه برای بهرهمندی از قیمت بهتر توصیه میشود.

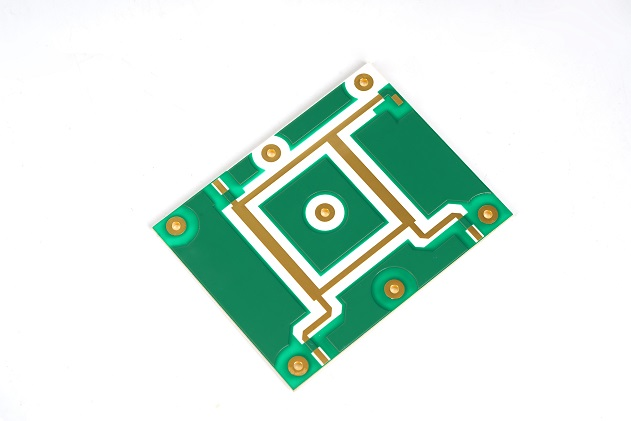

پرداختهای سطحی از اکسیداسیون مسیرهای فلزی جلوگیری کرده و قابلیت لحیمکاری در مونتاژ را بهبود میبخشند. اگرچه ضروری هستند، این پرداختها به هزینه کلی برد مدار سرامیکی اضافه میکنند.پرداخت سطحی مناسب علاوه بر محافظت از فلز، به حفظ خواص عایق سرامیکی الکتریکی زیرلایه نیز کمک میکند
علاوه بر پرداخت سطحی، برخی بردها به پوششهای محافظ یا سولدر ماسک ویژه نیاز دارند؛ هرچند زیرلایههای سرامیکی به دلیل مقاومت حرارتی بالا اغلب از سولدر ماسک صرفنظر میکنند. اگر کاربرد شما به پرداخت سطحی ویژه نیاز دارد، این موضوع در هزینه نهایی منعکس خواهد شد.
چندین روش برای تولید بردهای مدار سرامیکی وجود دارد و فرآیند انتخابی تأثیر زیادی بر قیمت خواهد داشت.
فرآیند مناسب به نیازهای حرارتی، الکتریکی و ابعادی کاربرد شما بستگی دارد، بنابراین بهتر است در مراحل اولیه طراحی با یک تولیدکننده مجرب مشورت کنید.
اگر پروژه شما به تلورانسهای دقیق—چه برای قطر سوراخ، عرض مسیر یا تراز—نیاز دارد، باید هزینه بیشتری بپردازید. حفظ تلورانسهای دقیقتر به تجهیزات پیشرفته، کنترل کیفیت دقیق و گاهی چند مرحله بازرسی نیاز دارد.
در صنایعی مانند هوافضا، پزشکی یا خودرو، قابلیت اطمینان بالا غیرقابلمذاکره است. این یعنی هر برد باید استانداردهای آزمایش سختگیرانهای مانند تست الکتریکی ۱۰۰٪، AOI (بازرسی نوری خودکار) یا بازرسی اشعه X را پشت سر بگذارد.
الزامات سختگیرانهتر بازده تولید را کاهش میدهند؛ به این معنا که بردهای بیشتری رد یا نیازمند دوبارهکاری میشوند که هزینه کلی را افزایش میدهد.
برخی بردهای مدار سرامیکی برای برآوردهکردن نیازهای طراحی یا کاربردی خاص، به مراحل اضافی پس از ساخت اولیه نیاز دارند. این خدمات پسپردازش میتوانند شامل موارد زیر باشند:
هر مرحله اضافه به نیروی کار، زمان دستگاه و گاهی جیگ یا ابزار سفارشی نیاز دارد. اگر طراحی شما شامل ویژگیهای غیراستاندارد است، مهم است این هزینهها را در بودجه خود لحاظ کنید.
چه انتخاب ماده سرامیکی مناسب، چه سادهسازی مدار یا برنامهریزی برای تولید انبوه—فرصتهای صرفهجویی در هزینه همهجا وجود دارند، بهویژه زمانی که با یک شریک باتجربه همکاری میکنید.
در شرکت دانش بنیان نوگرا سرام فناور، ما برد سرامیکی نمیسازیم—بلکه به شما کمک میکنیم آن را برای موفقیت طراحی کنید. از انتخاب ماده تا تست نهایی، مهندسان ما آمادهاند تا از پروژه شما با کیفیتی قابلاعتماد و قیمتی منطقی پشتیبانی کنند.
در صورت نیاز به مشاوره یا دریافت اطلاعات بیشتر، با واحد پشتیبانی تماس بگیرید.
کارشناسان ما آماده پاسخگویی به سؤالات شما هستند.
۱. ارزانترین ماده سرامیکی برای ساخت برد مدار کدام است؟
آلومینا (Al₂O₃) به دلیل قیمت پایین، در دسترس بودن و هدایت حرارتی مناسب، مقرونبهصرفهترین گزینه برای اکثر کاربردهای معمول است.
۲. چرا نیترید آلومینیوم گرانتر از آلومینا است؟
نیترید آلومینیوم (AlN) هدایت حرارتی تا ده برابر بیشتر از آلومینا دارد و همین عملکرد حرارتی برتر، هزینه تولید و مواد اولیه آن را افزایش میدهد.
۳. آیا سفارش حجم بالا واقعاً هزینه هر برد را کاهش میدهد؟
بله، در تولید انبوه هزینههای ثابت مانند ابزارسازی و کالیبراسیون بین تعداد بیشتری قطعه تقسیم میشود و در نتیجه قیمت تمامشده هر برد بهطور قابلتوجهی کاهش مییابد.
۴. تفاوت هزینه بین فرآیند DBC و DPC چیست؟
هر دو فرآیند پرهزینه محسوب میشوند؛ DBC به دلیل فرآیند دمای بالا و اتصال مستقیم مس هزینه بالایی دارد، در حالی که DPC به دلیل دقت بالا و خطوط ریزتر حاصل از اسپاترینگ و آبکاری هزینه پردازش بیشتری دارد.
۵. چه عواملی باعث افزایش هزینه پرداخت سطحی میشوند؟
گزینههایی مانند ENIG و طلاکاری الکتریکی به دلیل مقاومت بالا در برابر خوردگی و کیفیت لحیمکاری بهتر، هزینه بیشتری نسبت به گزینههای سادهتری مانند OSP دارند.
