بهترین PCB سرامیکی با هدایت حرارتی بالا برای کاربردهای NFC

در الکترونیک مدرن، فناوری NFC (ارتباط میدان نزدیک) به روشی محبوب برای ارتباطات بی‌سیم امن و کوتاه‌برد تبدیل شده است. اما طراحان با چالشی خاص روبه‌رو هستند: ساخت برد مداری چاپی (PCB) که هم بتواند گرما را به‌طور مؤثر مدیریت کند و هم از ایجاد تداخل الکترومغناطیسی که می‌تواند عملکرد NFC را مختل کند، خودداری نماید.

وقتی توان بالا یا مدارهای متراکم درگیر باشند، مواد سنتی مانند FR4 یا حتی PCB آلومینیومی دچار مشکل می‌شوند. آلومینیوم اگرچه هدایت حرارتی خوبی دارد، اما اغلب باعث ایجاد تداخل الکترومغناطیسی (EMI) می‌شود که در سیستم‌های ارتباطی حساس غیرقابل قبول است.

پس راه‌حل چیست؟ پاسخ در PCB سرامیکی با هدایت حرارتی بالا نهفته است، به‌ویژه PCB سرامیکی آلومینیوم نیترید (AlN) که هم نیازهای حرارتی و هم نیازهای EMI را برای کاربردهای NFC برآورده می‌کند. این نوع PCB سرامیکی به‌عنوان یک سرامیک عایق الکتریکی ولتاژ بالا عمل می‌کند که ریسک تداخل را در سیستم‌های حساس از بین می‌برد.

چرا PCB آلومینیومی برای کاربردهای NFC مناسب نیست؟

PCB‌های آلومینیومی به‌طور گسترده در مدیریت حرارتی روشنایی LED، ماژول‌های قدرت و کاربردهای خودرویی استفاده می‌شوند. اما وقتی نوبت به NFC می‌رسد، این مواد کم می‌آورند. مشکل اصلی، تداخل الکترومغناطیسی (EMI) است.

NFC در فرکانس ۱۳.۵۶ مگاهرتز کار می‌کند، فرکانسی که به‌راحتی توسط فلزات هادی مجاور مختل می‌شود. هسته‌های آلومینیومی مانند آنتن یا بازتاب‌دهنده عمل می‌کنند که می‌توانند انتقال سیگنال را تحریف یا مسدود کنند. حتی با رعایت اصول چیدمان مناسب، نزدیکی آلومینیوم می‌تواند قابلیت اطمینان سیگنال را به خطر بیندازد.

برای کاربردهایی که نویز پایین و یکپارچگی فرکانس بالا اهمیت دارد — مانند کنترل دسترسی، پرداخت‌های بدون تماس یا ردیابی هوشمند — آلومینیوم انتخاب درستی نیست. آشنایی با انواع قطعات سرامیکی پیشرفته مانند AlN، BeO و Si₃N₄ به مهندسان کمک می‌کند بهترین انتخاب را برای پروژه خود داشته باشند.

اهمیت هدایت حرارتی بالا در دستگاه‌های NFC

NFC ممکن است فناوری کم‌مصرفی به نظر برسد، اما در بسیاری از سیستم‌ها، در کنار قطعاتی قرار می‌گیرد که گرمای قابل‌توجهی تولید می‌کنند، از جمله:

• میکروکنترلرهای جاسازی‌شده (MCU)
• کویل‌های شارژ بی‌سیم
• ترانسیورهای قدرت
• سنسورهای پردازش داده در زمان واقعی

این ماژول‌ها در صورت عدم استفاده از PCB‌ای با قابلیت دفع حرارت قوی، به‌ویژه در محفظه‌های فشرده و آب‌بندی‌شده، ممکن است دچار گرمای بیش از حد شوند.

اغلب مهندسان برای طراحی‌های حساس، هدف هدایت حرارتی ۴۰ وات بر متر-کلوین یا بالاتر را دنبال می‌کنند. در حالی که FR4 یا PCB‌های روکش‌فلزی در این زمینه با مشکل مواجه‌اند، زیرلایه‌های سرامیکی به‌راحتی از این آستانه عبور می‌کنند — به‌ویژه آلومینیوم نیترید (AlN) که هدایت حرارتی برجسته‌ای بدون به خطر انداختن عملکرد الکتریکی ارائه می‌دهد.با وجود خواص حرارتی قطعات آلومینایی که در برخی کاربردها مناسب است، در سیستم‌های حساس به EMI این مزیت کافی نیست.

چرا PCB سرامیکی را به‌عنوان جایگزین انتخاب کنیم؟

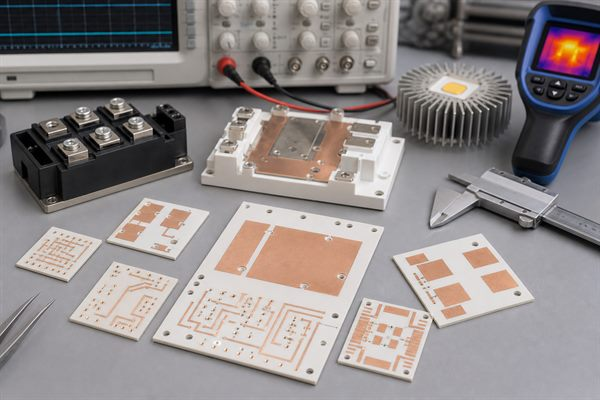

مواد سرامیکی به دلیل هدایت بالا و عایق‌بندی عالی، به‌طور فزاینده‌ای در کاربردهای حساس به حرارت محبوب شده‌اند. سه نوع رایج عبارت‌اند از:

• آلومینیوم نیترید (AlN) – بیش از ۱۷۰ وات بر متر-کلوین
• بریلیوم اکسید (BeO) – ۲۰۰ تا ۳۰۰ وات بر متر-کلوین (اما سمی)
• سیلیکون نیترید (Si₃N₄) – ۸۵ تا ۹۵ وات بر متر-کلوین

از میان این‌ها، PCB سرامیکی AlN بهترین تعادل را میان هدایت حرارتی، ایمنی، قابلیت اطمینان و قابلیت تولید ایجاد می‌کند.

برخلاف آلومینیوم، زیرلایه‌های سرامیکی غیرفلزی هستند. آن‌ها انرژی فرکانس رادیویی را هدایت نمی‌کنند که این موضوع به‌طور قابل‌توجهی تحریف سیگنال و EMI را کاهش می‌دهد. همین ویژگی آن‌ها را برای سیستم‌های ارتباطی NFC که وضوح سیگنال در آن‌ها حیاتی است، ایده‌آل می‌سازد.

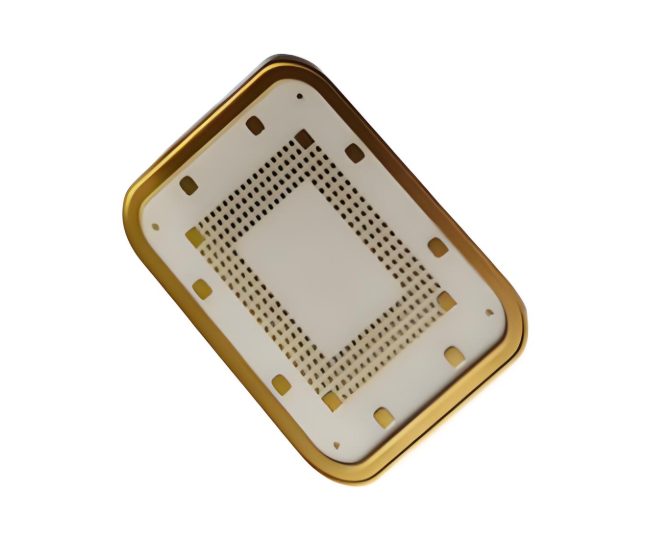

مزایای PCB سرامیکی AlN برای کاربردهای NFC

اگر در حال طراحی برای بازدهی حرارتی و قابلیت اطمینان NFC به‌طور همزمان هستید، PCB سرامیکی AlN به چند دلیل متمایز است:

• هدایت حرارتی بالا (بیش از ۱۷۰ وات بر متر-کلوین) که امکان دفع سریع حرارت را فراهم می‌کند
• عایق‌بندی الکتریکی عالی که از کراس‌تاک و تداخل جلوگیری می‌کند
• افت دی‌الکتریک پایین که از سیگنال‌های فرکانس بالا مانند NFC پشتیبانی می‌کند
• غیرمغناطیسی و غیرفلزی بودن که ریسک EMI را به حداقل می‌رساند
• استحکام و قابلیت اطمینان بالا در برابر چرخه‌های حرارتی و ارتعاش

به طور خلاصه، PCB سرامیکی AlN برای کاربردهای NFC، راه‌حلی بهینه است زمانی که طراحی شما هم به عملکرد بالا و هم به یکپارچگی سیگنال نیاز دارد.

آیا PCB سرامیکی AlN را می‌توان در ابعاد بزرگ تولید کرد؟

یکی از نگرانی‌های رایج مهندسان این است که آیا PCB‌های سرامیکی می‌توانند در ابعاد بزرگ تولید شوند یا خیر. پاسخ مثبت است — اما با محدودیت‌ها و ملاحظات خاص.

در ، ما قادر به تولید PCB سرامیکی AlN تا ابعاد ۱۳۸ در ۱۹۰ میلی‌متر هستیم، بسته به پیچیدگی طراحی و ضخامت. با این حال، بردهای سرامیکی بزرگ نیازمند موارد زیر هستند:

• سینترینگ (تف‌جوشی) دقیق برای جلوگیری از ترک‌خوردگی یا تاب‌برداشتن
• کنترل تخت بودن سطح و چیدمان مناسب پنل
• ماشین‌کاری دقیق و برش لیزری پس از سینترینگ

برای کاربردهایی مانند آرایه‌های ریدر NFC، سنسورهای صنعتی یا ماژول‌های کنترل RF، تولید PCB سرامیکی کاملاً با یک شریک تولیدی مناسب امکان‌پذیر است.

چگونه از حفاظت EMI در طراحی‌های PCB سرامیکی اطمینان حاصل کنیم؟

حتی با استفاده از AlN به‌عنوان پایه، چیدمان طراحی شما همچنان نقش حیاتی در کنترل EMI ایفا می‌کند. مزایای قطعات سرامیکی صنعتی از جمله دوام و دقت، آن‌ها را به انتخاب اول صنایع حساس تبدیل کرده است.در ادامه چند نکته برای کاهش بیشتر تداخل آمده است:

• از صفحات زمین (ground plane) برای ایزوله کردن مدارهای فرکانس بالا استفاده کنید
• مسیرهای آنتن NFC را از خطوط قدرت پرنویز دور نگه دارید
• خازن‌های دی‌کوپلینگ را نزدیک پین‌های تغذیه IC قرار دهید
• از ویاهای غیرضروری نزدیک سیگنال‌های حساس پرهیز کنید
• محفظه خود را با مواد غیرفلزی و در صورت نیاز با مش مسی داخلی شیلد کنید

با ترکیب زیرلایه‌های سرامیکی کم‌EMI با استراتژی‌های چیدمان هوشمند، کاربرد NFC شما بسیار قوی‌تر و قابل‌اعتمادتر خواهد بود.

اشتباهات رایج در انتخاب متریال PCB برای دستگاه‌های NFC

حتی مهندسان باتجربه نیز ممکن است در این دام‌ها بیفتند:

• انتخاب PCB آلومینیومی به دلایل حرارتی، بدون توجه به اثرات EMI
• بیش‌برآورد کردن توانایی FR4 برای دفع حرارت در محفظه‌های کوچک
• نادیده گرفتن محدودیت‌های ابعادی بردهای سرامیکی تا مراحل پایانی پروژه
• صرف‌نظر کردن از شبیه‌سازی و آزمایش EMI پیش از تولید انبوه

با انتخاب موادی مانند AlN در مراحل اولیه طراحی و همکاری با متخصص PCB سرامیکی، از این اشتباهات دوری کنید.

جمع‌بندی

وقتی طراحی NFC شما هم به عملکرد حرارتی بالا و هم به صفر EMI نیاز دارد، PCB‌های آلومینیومی کارایی لازم را ندارند. PCB‌های سرامیکی AlN ترکیب کم‌نظیری از هدایت حرارتی عالی (بیش از ۱۷۰ وات بر متر-کلوین) و رفتار غیرفلزی و کم‌نویز ارائه می‌دهند که آن‌ها را به بهترین انتخاب برای سیستم‌های NFC تبدیل می‌کند.

در ،شرکت دانش بنیان نوگراسرم فناور به ده‌ها مهندس کمک کرده‌ایم تا از آلومینیوم به راه‌حل‌های سرامیکی مهاجرت کنند که عملکرد بهتر و عمر طولانی‌تری دارند. آماده ارتقای طراحی خود هستید؟ همین امروز برای بحث درباره پروژه خود و دریافت استعلام قیمت سریع و حرفه‌ای با ما تماس بگیرید.

در صورت نیاز به مشاوره یا دریافت اطلاعات بیشتر، با واحد پشتیبانی تماس بگیرید.
کارشناسان ما آماده پاسخ‌گویی به سؤالات شما هستند.

سوالات متداول (FAQ)

۱. چرا PCB سرامیکی AlN برای کاربردهای NFC بهتر از آلومینیوم است؟
چون آلومینیوم فلزی و رسانا است و باعث تداخل الکترومغناطیسی (EMI) در فرکانس ۱۳.۵۶ مگاهرتز NFC می‌شود، در حالی که AlN غیرفلزی است و این ریسک را از بین می‌برد.

۲. آیا PCB سرامیکی AlN می‌تواند در کاربردهای پرتوان NFC استفاده شود؟
بله، PCB سرامیکی AlN با هدایت حرارتی بیش از ۱۷۰ وات بر متر-کلوین، توانایی مدیریت حرارت در کاربردهای پرتوان را داراست و در عین حال عملکرد پایدار NFC را حفظ می‌کند.

۳. تفاوت اصلی AlN و BeO در چیست؟
BeO هدایت حرارتی بالاتری دارد (۲۰۰ تا ۳۰۰ وات بر متر-کلوین) اما سمی و دشوار برای پردازش است؛ AlN ایمن‌تر و برای تولید انبوه مناسب‌تر است.

4. چگونه می‌توان تداخل الکترومغناطیسی را در طراحی PCB سرامیکی کاهش داد؟
با استفاده از صفحات زمین، ایزوله‌سازی مدارهای فرکانس بالا، دورنگه‌داشتن مسیرهای آنتن NFC از خطوط قدرت و قرار دادن خازن‌های دی‌کوپلینگ نزدیک پین‌های تغذیه IC.
