نوگرا سرام فناور
نتوانستن در باور ما نیست
نوگرا سرام فناور
نتوانستن در باور ما نیست

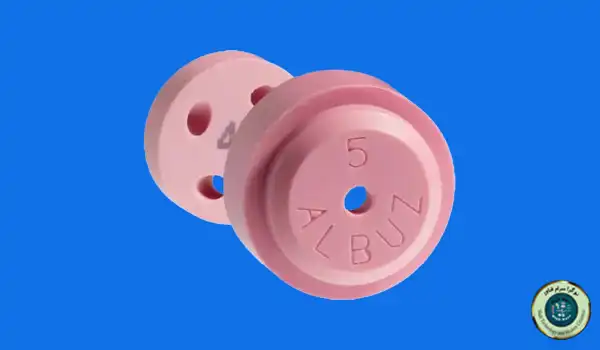

استفاده از نازل سرامیکی نامناسب میتواند سرعت کار را کاهش دهد، هزینهها را افزایش دهد و باعث ایجاد مشکلات متعدد شود. آزمایشهای صنعتی نشان میدهند که نازلهای فرسوده میتوانند مصرف انرژی را تا 60 درصد افزایش دهند.
نازل سرامیکی یکی از مهمترین قطعات در سیستمهای پاشش صنعتی است که نقش مستقیم در دقت و راندمان دارد.
این راهنما به شما کمک میکند با عوامل فرسایش، دلایل خرابی و روشهای کاربردی برای افزایش عمر نازل و حفظ عملکرد آشنا شوید.
نازل در تمام مدت کار در معرض ذرات ساینده و گازهای داغ قرار دارد. اگر از سرامیک مقاوم به سایش مناسب استفاده نشود، دقت نازل به مرور کاهش پیدا میکند. نتیجه این موضوع افزایش مصرف انرژی، توقفهای پرهزینه و کاهش بهرهوری خواهد بود.سرامیک سایشی یکی از مهمترین دستههای مواد مورد استفاده در نازلهای صنعتی است که مقاومت بالایی در برابر فرسایش دارد.
انتخاب متریالهای سرامیکی مقاوم به سایش و نازلهای سندبلاست سرامیکی باکیفیت باعث میشود عملکرد دستگاه ثابت بماند. همچنین استفاده از نازلهای حرفهای مانند مدلهای Albuz یا ATR 80 که توسط تولیدکنندگان معتبر ساخته میشوند، راندمان کاری را افزایش میدهد.
نازلها معمولاً به سه دلیل اصلی دچار فرسایش میشوند:
روزی در یک کارگاه مشاهده کردم که تفنگهای سندبلاست هر دو هفته یکبار خراب میشدند. بعد از بررسی شرایط مشخص شد ترکها به دلیل شوک حرارتی ناشی از افزایش دمای 200 درجه سانتیگراد ایجاد شدهاند. پیشنهاد استفاده از نازل سیلیکون نیترید (Si₃N₄) با مقاومت بالاتر در برابر شوک حرارتی و همچنین خنکسازی تدریجی بین سیکلها باعث شد عمر مفید نازل تقریباً دو برابر شود.
نازلهای فرسوده دقت جریان را کاهش میدهند و باعث پاشش یا سندبلاست غیر یکنواخت میشوند. همچنین به دلیل افزایش مصرف هوای فشرده، هزینههای عملیاتی را بالا میبرند. تعویض مکرر نازل نیز برنامه تولید را مختل کرده و هزینه نیروی انسانی را افزایش میدهد.
استفاده از نازلهای سندبلاست سرامیکی باکیفیت و نگهداری صحیح از آنها میتواند این مشکلات را به حداقل برساند.
نازلهای زیرکونیا و مدلهای Albuz نیز در عملیات سنگین، یکنواختی پاشش را بهبود میدهند.
یک بار متوجه شدم کمپرسور هوا مدت زیادی برای راهاندازی نیاز دارد. ابتدا تصور میکردم مشکل از خود کمپرسور است، اما بعد فهمیدم نازل فرسوده باعث افزایش مصرف هوا شده است. با جایگزینی آن با یک نازل سرامیکی مقاوم به سایش و بررسی هفتگی دهانه خروجی، تقریباً 20 درصد در هزینه هوای فشرده صرفهجویی شد.
هر متریال سرامیکی ویژگیهای خاص خود را دارد. انتخاب صحیح باعث میشود عملکرد نازل با شرایط کاری شما هماهنگ باشد.

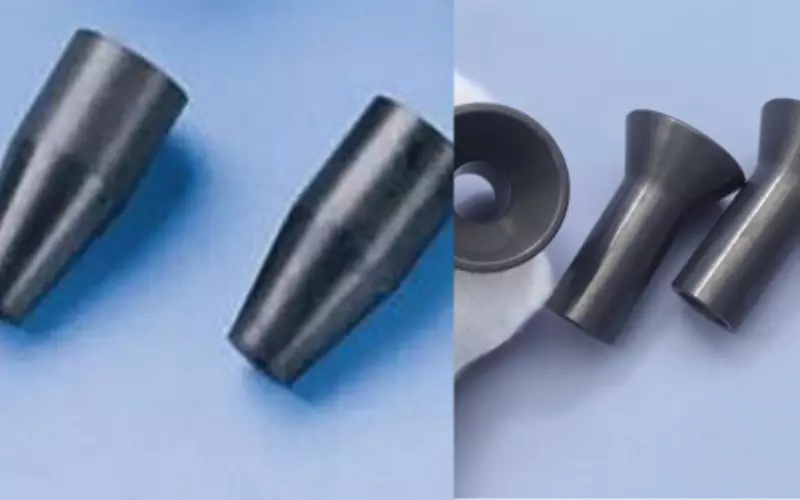

سیلیکون کارباید یک سرامیک بسیار مقاوم به سایش با سختی 9.5 در مقیاس موس و چگالی حدود 3.1 گرم بر سانتیمتر مکعب است. همچنین هدایت حرارتی بالایی در حدود 90 تا 120 وات بر متر کلوین دارد و گرما را بهخوبی منتقل میکند.
این متریال برای عملیات سندبلاست سنگین با ذرات ساینده تیز بسیار مناسب است.
در یک پروژه سندبلاست کشتیسازی از نازلهای SiC استفاده کردم و متوجه شدم عمر آنها حدود 4 برابر بیشتر از نازلهای فولادی است. همچنین با استفاده از ذرات ساینده کوچکتر، احتمال لبپریدگی ناشی از شکنندگی متریال کمتر شد و عمر نازل بیشتر افزایش پیدا کرد.
سیلیکون نیترید به دلیل چقرمگی بالا و مقاومت عالی در برابر شوک حرارتی شناخته میشود. چقرمگی شکست آن حدود 7 تا 10 MPa·m½ است و میتواند ضربات مکرر را بدون شکست تحمل کند. سختی آن نیز حدود 8.2 تا 8.5 موس است؛ بنابراین نسبت به SiC کمی نرمتر اما مقاومتر در برابر شکستگی است.
تولیدکنندگان حرفهای نازل سرامیکی اغلب این متریال را به دلیل تحمل گرمایش و سرمایش سریع تا 1000 درجه سانتیگراد پیشنهاد میکنند. استفاده از پوشش زیرکونیا نیز میتواند عمر آن را در شرایط سخت افزایش دهد.
آلومینا یا اکسید آلومینیوم به دلیل قیمت مناسب و عملکرد قابل اعتماد، یکی از پرکاربردترین سرامیکهای مقاوم به سایش است.قطعات آلومینایی به دلیل مقاومت بالا در برابر حرارت و سایش، در ساخت نازلهای صنعتی کاربرد گستردهای دارند.
ویژگیها:
کسبوکارهایی که از نازلهای Albuz، ATR 80 و تجهیزات مشابه استفاده میکنند، میتوانند روی این متریال حساب کنند.
در یکی از پروژههای پاشش کمفشار، نازلهای فولادی را با آلومینا جایگزین کردم و بلافاصله یکنواختی پاشش بهتر شد. بررسی منظم دهانه خروجی نیز باعث شد بدون نیاز به تعویض مداوم، دقت عملکرد حفظ شود.
ZTA نسخه بهبود یافته آلومینا است که با افزودن زیرکونیا مقاومت بیشتری در برابر ترکخوردگی پیدا میکند. این ترکیب چقرمگی شکست را به حدود 6 تا 7 MPa·m½ میرساند و عمر مفید آن در کاربردهای سایشی معمولاً حدود 25 درصد بیشتر از آلومینای استاندارد است.
سختی آن نیز بین 8.5 تا 9 موس قرار دارد.
در پروژهای که با سایندههای ترکیبی کار میکردیم، استفاده از نازلهای ZTA و شستوشوی آنها در پایان هر شیفت باعث شد فرسایش کاهش پیدا کند و طول عمر نازل بیشتر شود. بسیاری از تولیدکنندگان نازل سرامیکی، ZTA را برای کارهای سایشی شدید پیشنهاد میکنند.
| ویژگی | سیلیکون کارباید | سیلیکون نیترید | آلومینا | ZTA |
| سختی (موس) | 9.5 | 8.2 – 8.5 | 9 | 8.5 – 9 |
| چگالی (g/cm³) | 3.1 | 3.2 | 3.9 | 4.1 |
| هدایت حرارتی | 120 | 30 | 30 | 25–30 |
| چقرمگی شکست | 3–4 | 7–10 | 3–4 | 6–7 |
| حداکثر دمای کاری | 1600°C | 1200°C | 1600°C | 1500–1600°C |
| طول عمر نسبت به فلز | تا 4 برابر بیشتر | چندین ماه بدون ترک | عملکرد پایدار در فشار متوسط | 25٪ بیشتر از آلومینا |
فقط انتخاب متریال مهم نیست؛ طراحی و نحوه استفاده نیز تأثیر زیادی دارد.
روزی با پیمانکاری کار میکردم که از سایندههای بیشازحد درشت استفاده میکرد و نازلها خیلی سریع فرسوده میشدند. پس از انتخاب ساینده مناسب و نصب جداکننده رطوبت، عمر نازل تقریباً دو برابر شد.
نگهداری صحیح باعث عملکرد پایدار و افزایش عمر نازل میشود.
در یکی از پروژهها، استفاده چرخشی از نازلهای یدکی باعث کاهش توقفات و حفظ یکنواختی پاشش شد.
انتخاب تولیدکننده مناسب تضمینکننده کیفیت و دوام نازل است.
واقعیت این است که یکی از مشتریان پس از تغییر تأمینکننده و همکاری با یک برند معتبر، توانست سالانه 30 درصد در هزینه تعویض نازل صرفهجویی کند بدون اینکه سرعت تولید کاهش پیدا کند.
انتخاب نازل سرامیکی مناسب، نگهداری اصولی و استفاده از متریالهای باکیفیت باعث افزایش طول عمر، عملکرد پایدار و کاهش هزینهها میشود. با بازرسی منظم و استفاده صحیح، میتوانید از سرمایهگذاری خود محافظت کنید.انتخاب درست سرامیک صنعتی و نازل سرامیکی میتواند تأثیر مستقیمی بر کاهش هزینهها و افزایش راندمان داشته باشد.
همین امروز وضعیت نازلهای سرامیکی خود را بررسی کنید و برای دریافت راهکارهای سفارشی و حرفهای با نوگرا سرام فناور تماس بگیرید.
در صورت نیاز به مشاوره یا دریافت اطلاعات بیشتر، با واحد پشتیبانی تماس بگیرید.
کارشناسان ما آماده پاسخگویی به سؤالات شما هستند.
واتساپ
ایتا
بله
