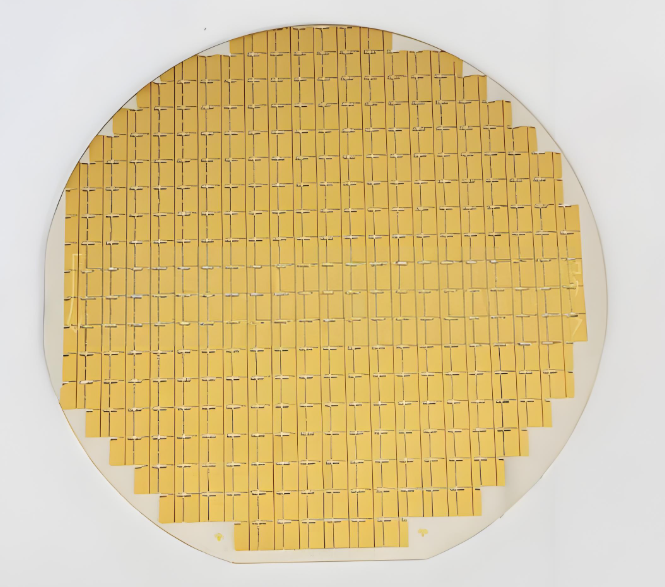

اگر در حوزه الکترونیک فعالیت میکنید یا به دنبال انتخاب مواد مناسب برای PCBهای عملکرد بالا هستید، احتمالاً این سؤال برایتان مطرح شده که «آیا آلومینا رسانا است یا نه؟» پاسخ کوتاه: خیر، آلومینا رسانا نیست. در واقع، آلومینا بهعنوان یک عایق سرامیکی الکتریکی شناختهشده، در کاربردهای صنعتی و الکترونیکی جایگاه ویژهای دارد.
در این راهنما توضیح میدهیم که چرا آلومینا جریان برق را هدایت نمیکند، رفتار آن در محیطهای الکترونیکی چگونه است، و چرا بهعنوان یک گزینه محبوب برای PCBهای سرامیکی مطرح است.
آلومینا (یا اکسید آلومینیوم با فرمول شیمیایی Al₂O₃) یک ماده سرامیکی است که از طریق اکسیداسیون آلومینیوم به دست میآید. نکته جالب اینجاست که اگرچه آلومینیوم یک فلز با هدایت الکتریکی بسیار بالاست، آلومینا دقیقاً برعکس عمل کرده و در برابر جریان الکتریکی مقاومت میکند.ساختار کریستالی محکم آلومینا دلیل اصلی عملکرد عایقی قطعات آلومینایی در برابر جریان الکتریکی است.
دلیل ضعف آلومینا در هدایت الکتریکی به ساختار اتمی آن برمیگردد. در آلومینا، اتمهای آلومینیوم و اکسیژن در یک آرایش کریستالی محکم به یکدیگر پیوند خوردهاند. این پیوند قوی، الکترونها را به دام انداخته و از حرکت آزادانه آنها جلوگیری میکند. برای اینکه مادهای بتواند جریان برق را هدایت کند، باید الکترونها یا یونهای آزادی داشته باشد که بتوانند در درون آن جابهجا شوند؛ آلومینا فاقد هر دوی اینهاست. به همین دلیل، هدایت الکتریکی آلومینا بهقدری پایین است که در دسته عایقهای الکتریکی طبقهبندی میشود.
بله، آلومینا نهتنها رسانای ضعیفی است، بلکه یکی از بهترین عایقهای مورد استفاده در الکترونیک مدرن به شمار میرود. این ماده میتواند ولتاژهای بسیار بالا را بدون شکست تحمل کند این ویژگیها آلومینا را به انتخاب اول برای سرامیک عایق الکتریکی ولتاژ بالا در تجهیزات صنعتی تبدیل کرده است.. مزایای اضافی عایقهای آلومینایی عبارتند از:
به همین دلایل، آلومینا در عایقهای الکتریکی، عایق شمع خودرو و بسترهای مدارهای فرکانس بالا به کار میرود.
گذردهی نسبی (Relative Permittivity) نشان میدهد که یک ماده چه میزان انرژی الکتریکی را میتواند در یک میدان الکتریکی ذخیره کند. به بیان سادهتر، میزان توانایی ماده بهعنوان دیالکتریک —مادهای که انرژی الکتریکی را بدون هدایت ذخیره میکند — را نشان میدهد.
آلومینا با گذردهی نسبی ۹ تا ۱۰، یکی از پرکاربردترین انواع سرامیک دیالکتریک در طراحی خازنها و مدارهای فرکانس بالا است. این ویژگی در طراحی خازنها، آنتنها و کاربردهای فرکانس بالا از اهمیت بالایی برخوردار است.
ثابت دیالکتریک بالاتر به این معنا است که قطعات میتوانند کوچکتر طراحی شوند بدون اینکه ظرفیت ذخیره انرژی کاهش یابد. به همین دلیل آلومینا در الکترونیک مینیاتوری که نیاز به کارایی و قابلیت اطمینان بالا دارند، کاربرد گستردهای دارد.
بله، آلومینا یک ماده دیالکتریک است و در این نقش عملکرد فوقالعادهای دارد.
دیالکتریک به هر مادهای اطلاق میشود که جریان الکتریکی را هدایت نمیکند اما میتواند در حضور میدان الکتریکی قطبش پیدا کند. این یعنی آلومینا توانایی ذخیره انرژی الکتریکی دارد که بهویژه در خازنها و بسترهای PCB کاربرد دارد. استحکام دیالکتریک بالا، اتلاف دیالکتریک پایین و عملکرد پایدار در محدوده وسیعی از دما، آلومینا را به ماده دیالکتریک ترجیحی در صنایع گوناگون تبدیل کرده است، از جمله:
بله، تفاوت اساسی میان آلومینیوم و آلومینا وجود دارد، حتی اگر نامهای مشابهی داشته باشند.
آلومینیوم یک عنصر فلزی با نماد شیمیایی «Al» است. هدایت الکتریکی و شکلپذیری عالی دارد و در ساخت هواپیما، خودرو و مواد بستهبندی بهطور گسترده استفاده میشود.
آلومینا اما اکسید آلومینیوم با فرمول شیمیایی «Al₂O₃» است؛ جامدی سفید رنگ با سختی و مقاومت حرارتی بالا که در سرامیکها، مواد نسوز و صنعت الکترونیک کاربرد وسیعی دارد.
| ویژگی | آلومینیوم | آلومینا |
|---|---|---|
| نوع | فلز | سرامیک |
| هدایت الکتریکی | ~۳.۷۷ × ۱۰⁷ S/m | ~۱۰⁻¹² تا ۱۰⁻¹⁴ S/m (عایق) |
| هدایت حرارتی | ~۲۰۵ W/m·K | ۲۴–۳۰ W/m·K |
| نقطه ذوب | ۶۶۰.۳°C | ۲۰۷۲°C |
| چگالی | ۲.۷۰ g/cm³ | ۳.۹–۴.۰ g/cm³ |
| استحکام | ۹۰–۴۰۰ MPa | ۲۰۰۰–۴۰۰۰ MPa |
| سختی | ۱۵–۳۰ HB | ۱۵–۲۰ GPa (ویکرز) |
| رنگ | نقرهای | سفید/کرم |
| مقاومت خوردگی | متوسط | عالی |
| کاربردها | سیمکشی، قاب، هیتسینک | PCB، عایق، ابزار پزشکی |
| هزینه | پایین | متوسط تا بالا |
| قابلیت بازیافت | بالا | پایین |
آلومینا به دلایل مهمی در بسترهای PCB سرامیکی کاربرد گسترده دارد:
به همین دلایل، آلومینا انتخاب برتر برای PCBهای LED، سنسورهای خودرو، ماژولهای برق و مدارهای RF/مایکروویو است.
PCBهای آلومینایی به طول عمر بالای خود شناخته میشوند. در صورت طراحی و تولید صحیح، یک PCB آلومینایی میتواند ۱۰ تا ۲۰ سال یا بیشتر دوام بیاورد:
در نوگراسرام فناور، با تمرکز بر دقت، کیفیت و سفارشیسازی، قطعات سرامیکی آلومینایی درجه یک ارائه میدهیم:
۱: آیا آلومینا جریان برق را هدایت میکند؟
خیر، آلومینا جریان برق را هدایت نمیکند. این ماده سرامیکی به دلیل ساختار اتمی محکم خود، الکترونها را به دام انداخته و مانع از جریان یافتن آنها میشود. هدایت الکتریکی آلومینا در حد ۱۰⁻¹² تا ۱۰⁻¹⁴ S/m است که آن را در دسته عایقهای الکتریکی قرار میدهد.
۲: آیا آلومینا گرما را هدایت میکند؟
بله، آلومینا با هدایت حرارتی ۲۴ تا ۳۰ W/m·K توانایی پخش گرما را دارد. این ترکیب منحصربهفرد یعنی عایق الکتریکی بودن همراه با هدایت حرارتی مناسب، آن را به گزینهای ایدهآل برای مدیریت حرارت در الکترونیک تبدیل کرده است.
۳: تفاوت اصلی آلومینیوم و آلومینا چیست؟
آلومینیوم یک فلز رسانا با نقطه ذوب ۶۶۰°C است، در حالی که آلومینا اکسید آلومینیوم و یک سرامیک عایق با نقطه ذوب ۲۰۷۲°C است. آلومینا سختی، استحکام و مقاومت شیمیایی بسیار بالاتری نسبت به آلومینیوم دارد.
۴: چرا از آلومینا در PCBهای سرامیکی استفاده میشود؟
آلومینا به دلیل ترکیب ویژگیهای منحصربهفرد خود از جمله عایق الکتریکی عالی، هدایت حرارتی مناسب، استحکام مکانیکی بالا، پایداری شیمیایی و ثابت دیالکتریک مناسب (۹ تا ۱۰)، بهعنوان بستر PCB سرامیکی کاربرد گستردهای دارد.
۵: طول عمر PCBهای آلومینایی چقدر است؟
PCBهای آلومینایی در صورت طراحی و تولید صحیح میتوانند ۱۰ تا ۲۰ سال یا بیشتر دوام بیاورند. مقاومت در برابر حرارت، خوردگی و تنش مکانیکی از عوامل اصلی طول عمر بالای این محصولات هستند.
