عایقهای سرامیکی از بهترین مواد برای مقاومت در برابر جریان الکتریسیته هستند. به همین دلیل بسیاری از مهندسان از آنها به عنوان عایقهای الکتریکی ممتاز یاد میکنند. در ادامه به پرسشهایی مانند این میپردازیم که چرا سرامیک عایق خوبی است؟ چه ویژگیها، انواع و کاربردهایی باعث برتری آن شدهاند؟ با ما همراه باشید.
عایقها موادی هستند که مقاومت بسیار بالایی در برابر عبور جریان الکتریکی دارند و انواع قطعات سرامیکی پیشرفته؛ مانند سرامیک، پلاستیک، شیشه، چینی و غیره.
بنابراین، عایق سرامیکی مادهای عایق ساختهشده از سرامیک است که مقاومت بالایی داشته و از عبور جریان برق جلوگیری میکند. مواد مورد استفاده در تولید آن میتواند شامل سرامیکهای پیشرفته مانند نیترید بور (Boron Nitride) یا خاک رس متخلخل (به رنگ سفید، قهوهای یا قرمز) باشد.
به طور کلی، سرامیکها به دلیل خواص حرارتی، الکتریکی و مکانیکی عالی، ذاتاً عایق الکتریکی محسوب میشوند. آنها دقیقاً برعکس رساناهای الکتریکی عمل میکنند. به همین دلیل صنایع مختلف از آنها برای تولید عایقهای باکیفیت، آببندیهای هرمتیک پیشرفته و قطعات الکترونیکی استفاده میکنند.
عایقهای سرامیکی دارای استحکام دیالکتریک بالا هستند و بین اجزای الکتریکی نقش واسطه محافظ را ایفا میکنند. آنها برای جلوگیری از اتلاف انرژی، جرقه الکتریکی (آرک) و تحمل ولتاژهای بالا حتی در شرایط نامساعد طراحی شدهاند. این ویژگی عمدتاً به دلیل الکترونهای ظرفیت بهطور محکم پیوندیافته در ساختار آنهاست. مقاومت در برابر شوک حرارتی و رسانایی حرارتی پایین نیز موجب صرفهجویی در انرژی و افزایش ایمنی سیستمهای الکتریکی میشود.
عایقهای سرامیکی نقش حیاتی در خطوط انتقال هوایی برق دارند. در گذشته و حتی امروز، تیرهای برق از عایقهای سرامیکی استفاده میکنند. چینی (Porcelain) رایجترین نوع عایق سرامیکی در صنایع مختلف است.
جالب است بدانید که این عایقها از برقگرفتگی جلوگیری میکنند، زیرا مانع عبور جریان الکتریکی میشوند و میتوان از آنها برای انتقال یا مدیریت ایمن برق استفاده کرد. نمونههایی از آنها شامل عایقهای چینی خطوط برق، کلیدهای تغییر وضعیت (چنجاور) خانگی، عایقهای آلومینایی، استئاتیت، الیاف و پشم سرامیکی هستند.
خطوط فشار قوی با ولتاژ ۱۱ تا ۴۰۰ کیلوولت عمدتاً از عایقهای سرامیکی استفاده میکنند. طراحی مستحکم، وزن سبک، پایداری شیمیایی، رسانایی حرارتی مناسب و تلفات دیالکتریک پایین از مزایای آنهاست. بنابراین در برابر اشعه UV، باد و آلودگی عملکرد قابل اعتمادی دارند. بهعنوان نمونه، عایقهای سرامیکی تعلیقی (۱۲ تا ۱۸ دیسکی) که برای یک پست برق طراحی شدهاند، توانستند ۳۴۵ کیلوولت را بدون شکست تحمل کنند.
هرچه چگالی سرامیک بیشتر (تخلخل کمتر) باشد، عملکرد عایق الکتریکی بهتر خواهد بود. به همین دلیل مهندسان برق هنگام انتخاب عایقهای خطوط فشار قوی، به چگالی سرامیک توجه ویژه دارند.
| نوع عایق | چگالی (g/cm³) |
|---|---|
| سرامیک پایه کاربید سیلیکون | ۳.۲ |
| چینی | ۲.۴۵ |
| سرامیک پایه آلومینا | ۳.۹۴ |
| سرامیک پایه نیترید بور (C-bn) | ۳.۴۵ |
| شیشه | ۲.۴ |
| سرامیک نیترید آلومینیوم | ۳.۳۲ |
برخی از مهمترین ویژگیها:
| ویژگی | سرامیک/چینی | شیشه | پلاستیک |
|---|---|---|---|
| استحکام دیالکتریک (kV/mm) | ۴–۱۷ | ۹–۳۰ | ۱۶–۲۰۰ |
| رسانایی حرارتی (W/m.K) | ۱–۲۵۰ | ۰.۰۳–۱.۴ | ۰.۱–۰.۵ |
| مقاومت دمایی (°C) | تا ۲۱۰۰ | تا ۱۰۰۰ | تا ۳۹۸ |
| استحکام خمشی (MPa) | ۷۰–۱۵۰ | ۲۰۰–۳۰۰ | ۳۰–۱۵۰ |
| استحکام کششی (MPa) | ۵۰–۱۰۰ | ۱۵۰–۲۰۰ | ۲۰–۱۰۰ |
| استحکام فشاری (MPa) | ۵۰۰–۱۰۰۰ | ۸۰۰–۱۰۰۰ | ۵۰–۲۵۰ |
| چگالی (g/cm³) | ۲.۴–۶ | ۲.۴–۲.۶ | ۰.۹–۱.۵ |

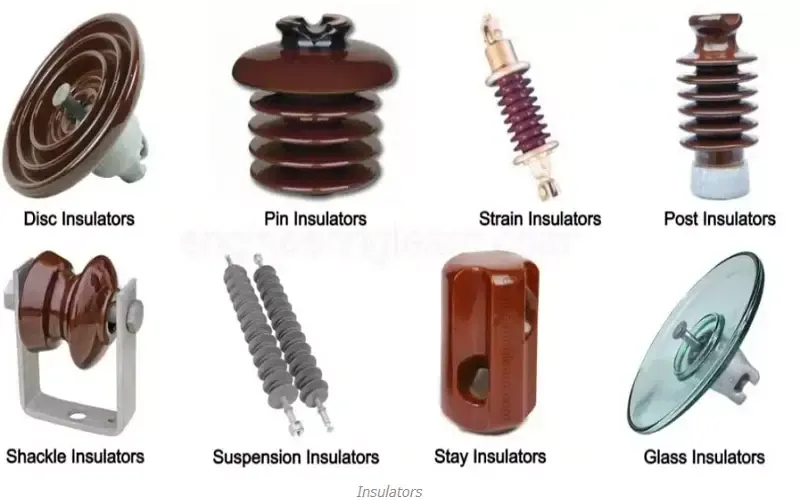

مناسب برای خطوط فشار ضعیف و متوسط تا ۳۳ کیلوولت. برای نگهداری و عایقسازی هادیها در خطوط انتقال و توزیع استفاده میشود.

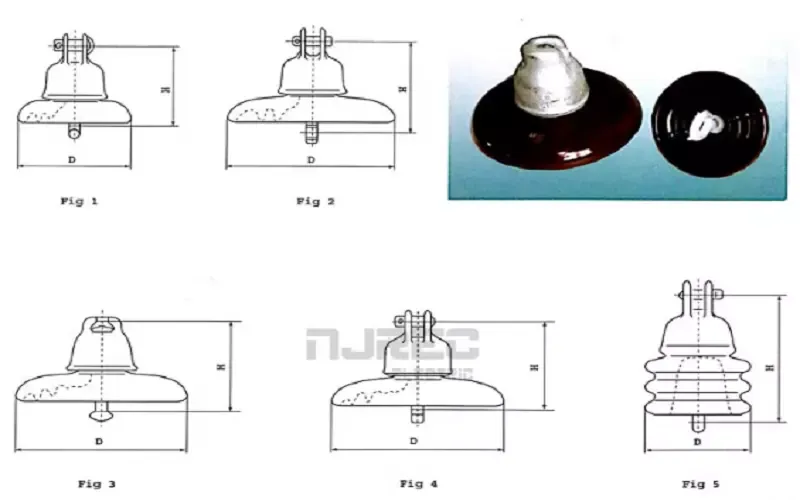

به شکل دیسک چینی که بهصورت زنجیرهای متصل میشوند و برای خطوط فشار قوی کاربرد دارند.
مناسب برای نقاط انتهایی یا تغییر جهت خطوط که تحت کشش مکانیکی هستند.
برای خطوط فشار ضعیف با بار مکانیکی متوسط.
برای نصب روی کراسآرمها، ترانسفورماتورها و پستهای برق.
مقاومت الکتریکی بالا و مناسب ولتاژ پایین؛ کاربرد فراوان در لوازم خانگی.
به شکل استوانهای، متصل به خطوط انتقال برق برای حفظ فاصله ایمن بین هادی و زمین.
کاربردها شامل:
اگرچه قیمت اولیه آنها کمی بالاتر است، اما به دلیل دوام بالا، در بلندمدت مقرونبهصرفهتر هستند.
۱. عایق سرامیکی چیست و چه کاربردی دارد؟
عایق سرامیکی قطعهای ساختهشده از مواد سرامیکی مانند چینی یا آلومینا است که از عبور جریان الکتریکی جلوگیری میکند و در خطوط انتقال برق، ترانسفورماتورها و تجهیزات صنعتی استفاده میشود.
۲. چرا سرامیک عایق الکتریکی خوبی است؟
به دلیل ساختار الکترونی پایدار، استحکام دیالکتریک بالا، مقاومت حرارتی زیاد و تخلخل پایین، سرامیک از عبور جریان برق جلوگیری میکند.
۳. عایقهای سرامیکی تا چه ولتاژی را تحمل میکنند؟
بسته به نوع طراحی، عایقهای سرامیکی میتوانند از ۱۱ کیلوولت تا بیش از ۴۰۰ کیلوولت را در خطوط انتقال برق تحمل کنند.
۴. آیا عایق سرامیکی ممکن است دچار خرابی شود؟
بله، آلودگی سطحی، تجمع گردوغبار، نمک یا رطوبت میتواند باعث تخلیه سطحی و کاهش عملکرد عایق شود.
عایقهای سرامیکی به دلیل عملکرد عالی تحت تنشهای الکتریکی و مکانیکی، انتخابی محبوب در صنایع مختلف و مصارف خانگی هستند که برخی از این مدل قطعات توسط تولید کننده قطعات سرامیکی پیشرفته نوگرا سرام فناور نیز تولید میشود. دوام بالا، ایمنی، مقاومت حرارتی و مقرونبهصرفه بودن در بلندمدت، آنها را نسبت به سایر انواع عایقها برتر ساخته است.
