سرامیکها امروزه یکی از ارزشمندترین مواد اولیه در بسیاری از صنایع به شمار میروند. برای مجموعههایی که در حوزه الکترونیک انعطافپذیر فعالیت میکنند، مواد سرامیکی یک بستر مستحکم برای نصب و اتصال قطعات الکترونیکی فراهم میکنند.
زیرلایههای سرامیکی دارای ویژگیهایی منحصربهفرد هستند؛ از جمله استحکام مکانیکی بالا، رسانایی حرارتی عالی، عایق الکتریکی قوی، تحمل تنش بالا و مقاومت فوقالعاده در برابر شکست.
در این مقاله، به بررسی علم پشت زیرلایههای سرامیک الکتریکی، کاربردهای آنها و اهمیتشان در فناوریهای مدرن میپردازیم.
زیرلایه سرامیکی مادهای است که بهعنوان پایه یا تکیهگاه برای اتصال سایر قطعات استفاده میشود.
در بستهبندی الکترونیکی، زیرلایه سرامیکی بهعنوان یک لایه عایق بین برد مدار چاپی (PCB) یا فریم پایه (Lead Frame) و چیپ نیمههادی (Die) قرار میگیرد.
در مدارهای الکترونیک قدرت، زیرلایه سرامیک الکتریکی معمولاً در میان لایههای مس یا سایر فلزات بهکاررفته قرار دارد و نقش عایق و انتقال حرارت را ایفا میکند.
مواد سرامیکی به سه دلیل اصلی بهعنوان زیرلایه مورد استفاده قرار میگیرند:
زیرلایههای سرامیکی جایگزینی ایدهآل برای اپوکسی تقویتشده با الیاف (FR-4) در کاربردهایی هستند که دوام و عملکرد در اولویت قرار دارند. اگرچه FR-4 برای بردهای مدار چاپی عمومی مناسب است، اما زیرلایههای سرامیکی در بردهای پیشرفته و فناوریمحور، به دلیل پایداری مکانیکی بینقص و مقاومت بالا در دماهای زیاد، عملکرد بسیار بهتری دارند.
ویژگیهای زیرلایههای سرامیکی در حوزههای زیر کاربرد دارند:
مواد سرامیکی در شرایط سخت خروجی اگزوز موتور، یکپارچگی مکانیکی و ساختاری خود را حفظ میکنند. علاوه بر این، وزن کم و سطح تماس بالا، شرایط ایدهآلی برای فرآیندهای کاتالیزوری فراهم میکند.
«زیرلایه در دستگاههای الکترونیکی انعطافپذیر مانند فونداسیون یک خانه است. اگر ترک بردارد، یکپارچگی مکانیکی کل دستگاه به خطر میافتد.»
— نیتین پادتوره، استاد مهندسی دانشگاه براون
زیرلایههای سرامیکی بهترین گزینه برای کاربردهای با عملکرد بالا مانند صنایع هوافضا و خودروسازی محسوب میشوند، در حالی که زیرلایههای پلیمری بیشتر در PCBهای عمومی استفاده میشوند.قطعات سرامیکی مورد استفاده به عنوان زیرلایه، دارای استحکام مکانیکی بالا، هدایت حرارتی مناسب و پایداری در شرایط سخت کاری هستند.
| ویژگی | زیرلایه سرامیکی | زیرلایه پلیمری |
|---|---|---|
| رسانایی حرارتی | تا ۲۰۰ W/(m·K) | ۰.۱ تا ۰.۵ W/(m·K) |
| ثابت دیالکتریک | تا ۲۹ در 1MHz | ۲.۱ تا ۳.۴ |
| چگالی | تا ۶.۰ g/cm³ | تا ۱.۴ g/cm³ |
| خواص مکانیکی | بسیار مقاوم | دوام کمتر |
| فرآیند تولید | پیچیده | ساده |
| هزینه | گران | مقرونبهصرفه |
| اثرات زیستمحیطی | ایمنتر | کمتر ایمن |
مواد سرامیکی غیر فلزی هستند و همین موضوع یکی از دلایل ترجیح آنهاست. این ویژگی موجب اتلاف حرارتی عالی و قابلیت اطمینان بالا میشود.
رایجترین مواد سرامیکی مورد استفاده در بازار عبارتند از:

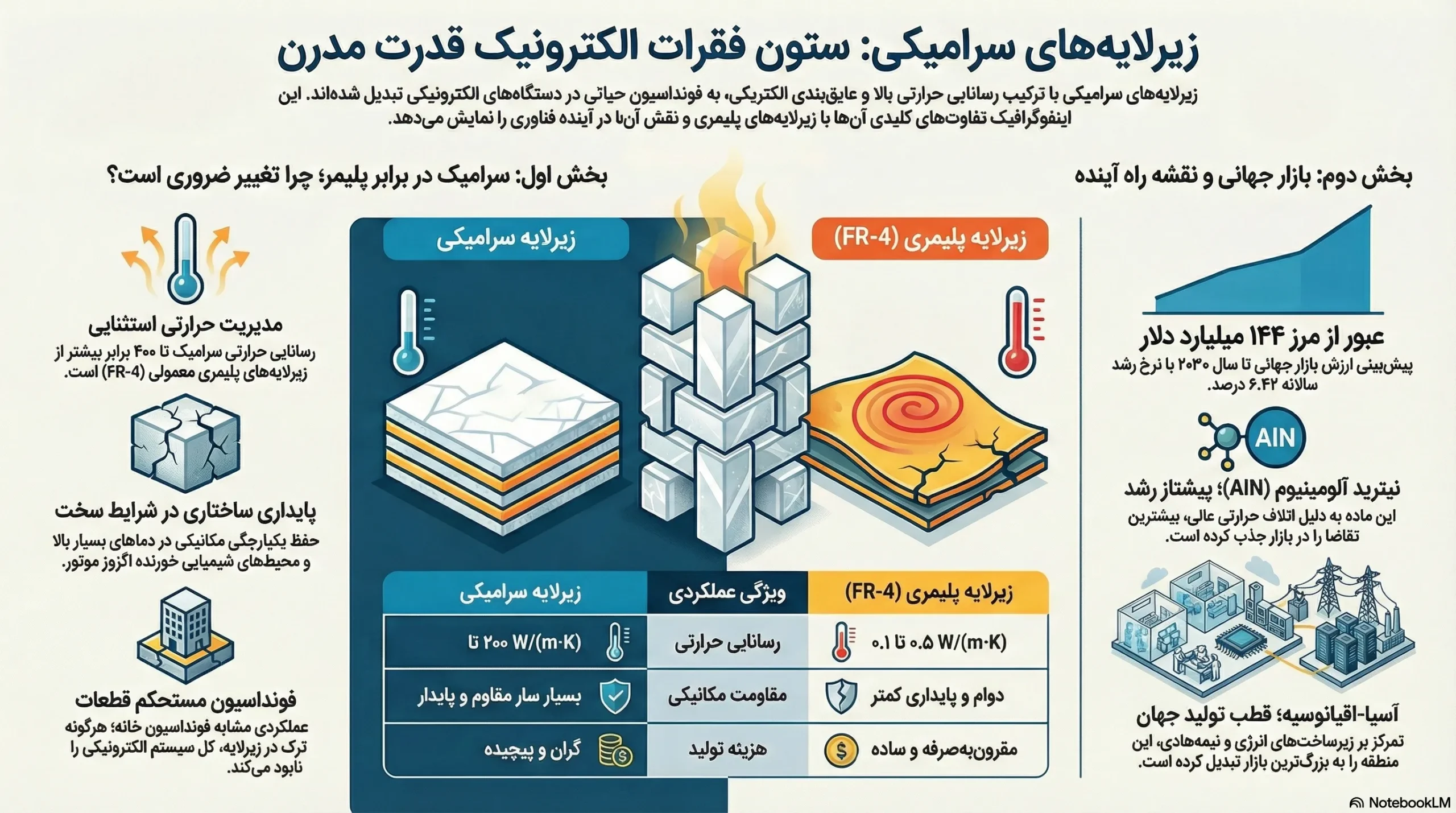

بهطور کلی، تولید زیرلایه سرامیکی در سه مرحله انجام میشود:
زیرلایه سرامیکی نقش پایه و تکیهگاه اصلی را دارد. لایه اتصال شامل ارتباطات الکتریکی است و لایه نهایی شامل مدار چاپی میشود که عملکرد دستگاه الکترونیکی را ممکن میسازد.
این روش محبوبترین فرآیند تولید است و شامل مراحل زیر میشود:
روشهای رایج دیگر شامل:
طبق تحلیل بازار، ارزش بازار جهانی زیرلایههای سرامیکی تا سال ۲۰۳۰ از ۱۴۴ میلیارد دلار فراتر خواهد رفت و با نرخ رشد مرکب سالانه ۶.۴۲٪ رشد خواهد کرد.مهاجرت گسترده از زیرلایههای فلزی و پلیمری به سرامیکی، عامل اصلی این رشد است.زیرلایههای سرامیکی یکی از مهمترین شاخههای سرامیک صنعتی محسوب میشوند که در صنایع هوافضا، خودرو، انرژی و تجهیزات پزشکی کاربرد دارند.
کامپوزیتهای ماتریس سرامیکی مقاومت به شکست زیرلایههای سنتی را افزایش میدهند. پیشبینی میشود سهم بازار آنها تا سال ۲۰۳۰ به ۱۵.۸۳ میلیارد دلار برسد.
ویژگیهای کلیدی:
کاربردها:
«ساخت افزایشی سازههای کامپوزیتی میتواند امکانات جدیدی در طراحی و ساخت تجهیزات ایجاد کند، اما به رویکردهای نوینی نیز نیاز دارد.»
بیشترین رشد: نیترید آلومینیوم
بیشترین رشد: صفحات سرامیکی
بیشترین رشد: الکترونیک مصرفی
بیشترین سهم: آسیا-اقیانوسیه، سپس آمریکای شمالی
۱. چرا گرایش جهانی به سمت زیرلایههای سرامیکی است؟
به دلیل ترکیب منحصربهفردی از ویژگیها مانند مقاومت حرارتی، وزن کم، دوام بالا، سازگاری زیستمحیطی و توسعه مستمر برای کاهش هزینه تولید.
۲. ارتباط CMC با زیرلایههای سرامیکی چیست؟
CMCها با تقویت ساختار سرامیک از طریق افزودن الیاف سرامیکی، مقاومت به شکست را افزایش میدهند.
۳. چرا در صنایع هوافضا زیاد استفاده میشوند؟
به دلیل وزن کم و پایداری حرارتی بالا که موجب بهبود بهرهوری سوخت میشود.
۴. بزرگترین چالش سرمایهگذاران چیست؟
هزینه بالای تولید و پیچیدگی فرآیندهای ساخت.
۵. راهحل پژوهشگران چیست؟
توسعه روشهای تولید مقرونبهصرفه مانند فرآوری هیبریدی و ساخت افزایشی (Additive Manufacturing).
۶. چرا آسیا-اقیانوسیه بزرگترین بازار است؟
تمرکز سرمایهگذاری بر زیرساخت انرژی، نیمههادیها و تجهیزات پزشکی، همراه با حمایتهای دولتی.
