آیا به دنبال یک پرینتر سهبعدی کارآمدتر با کیفیت چاپ بالاتر هستید؟
در این راهنما، نقش هیترهای حلقهای سرامیکی در دستیابی به عملکرد پایدار، دقت حرارتی و قابلیت اطمینان در فرآیند چاپ بررسی میشود.
این هیترها که بر پایه فناوری پیشرفته سرامیک صنعتی طراحی شدهاند، پایداری حرارتی بالا و بهرهوری انرژی قابلتوجهی سرامیک صنعتی پیشرفته ارائه میدهند.
در ادامه با نحوه عملکرد، مزایا و کاربردهای عملی آنها آشنا میشویم.

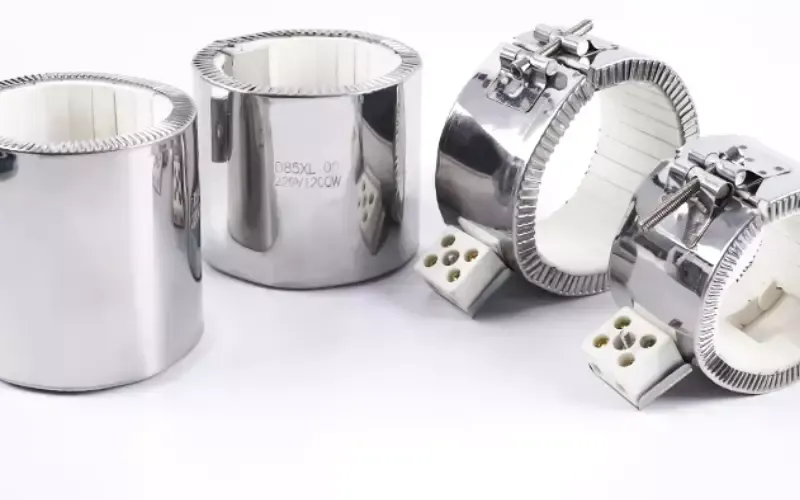

هیتر حلقهای سرامیکی (Ceramic Band/Ring Heater) یک تجهیز گرمایشی صنعتی است که برای قرارگیری بهصورت حلقهای دور اجسام استوانهای مانند لولهها، سیلندرها یا نازلها طراحی شده و گرمایی یکنواخت و کنترلشده ایجاد میکند.
اصل عملکرد این هیترها بر پایه گرمایش مقاومتی الکتریکی است؛ یعنی تبدیل انرژی الکتریکی به انرژی حرارتی کنترلشده.این المنت بر پایه فناوری سرامیک الکتریکی طراحی شده که امکان تبدیل کنترلشده انرژی الکتریکی به گرما را فراهم میکند.
طراحی حلقهای آن امکان پوشش حرارتی ۳۶۰ درجه اطراف نازل یا بلاک هیتر را فراهم میکند و در نتیجه، اکستروژن پایدار و چاپ با دقت بالا حاصل میشود.
در یک نمونه اولیه کوچک که از هیتر فلزی استفاده میکرد، نوسان دمای نازل باعث ذوب بیشازحد فیلامنت میشد. پس از جایگزینی با هیتر سرامیکی، ضایعات چاپ حدود ۳۰٪ کاهش یافت و کیفیت سطح قطعات بهطور محسوسی بهتر شد.
با اعمال ولتاژ (معمولاً ۱۲ یا ۲۴ ولت DC)، جریان از عنصر مقاومتی سرامیکی عبور میکند.
طبق قانون ژول، انرژی الکتریکی به گرما تبدیل میشود. مقاومت معمولاً بین ۱۰ تا ۵۰ اهم است.
ساختار حلقهای سرامیکی گرما را بهصورت شعاعی منتقل میکند و دمای یکنواختی در طول نازل ایجاد مینماید.
این موضوع از ایجاد نقاط داغ (Hot Spots) جلوگیری کرده و مانع سوختن یا جریان نامنظم فیلامنت میشود.
برخی مواد سرامیکی دارای ضریب دمایی مثبت (PTC) هستند؛ یعنی با افزایش دما (مثلاً ۲۵۰–۳۰۰°C)، مقاومت افزایش یافته و جریان کاهش مییابد.
این ویژگی:
در کنار هیتر، یک ترمیستور یا ترموکوپل نصب میشود.
این سنسور دما را به برد کنترل (PID) ارسال میکند و سیستم در کسری از ثانیه توان ورودی را تنظیم میکند تا دما در محدوده ±۱–۲°C ثابت بماند.
نتیجه نهایی، ایجاد یک پروفایل حرارتی یکنواخت در سراسر نازل است که منجر به:
میشود.
این نوع هیتر سه ویژگی کلیدی را همزمان ارائه میدهد:
✔ گرمایش سریع
✔ اکستروژن پایدار
✔ عمر طولانی
حداکثر دمای آزمایشگاهی: ۵۰۰°C
دمای توصیهشده برای استفاده طولانیمدت: ≤۴۵۰°C
بسیاری از هیترهای حلقهای از قطعات آلومینایی مقاوم به حرارت ساخته میشوند که رسانایی حرارتی مناسبی دارند.
در هاتاند، دقت دما حیاتی است.
هیتر حلقهای سرامیکی کاملاً اطراف نازل قرار میگیرد و گرمای یکنواخت ایجاد میکند.
ویژگیها:
برای چاپ مواد مهندسی مانند ABS، نایلون و پلیکربنات، کنترل دمای محیط ضروری است.
| ماده | ویژگی |
|---|---|
| آلومینا (Al₂O₃) | رایج، مقاوم، رسانایی ~۲۵ W/m·K |
| زیرکونیا (ZrO₂) | دوام بالا، رسانایی پایین (۲–۳ W/m·K) |
| نیترید سیلیکون (Si₃N₄) | مقاوم در برابر شوک حرارتی، تا ۸۰۰°C |
| ویژگی | هیتر سرامیکی | هیتر فلزی |
|---|---|---|
| توزیع گرما | یکنواخت ۳۶۰° | خطی، احتمال نقاط داغ |
| سرعت گرمایش | ~۶۰ ثانیه تا ۴۰۰°C | تا ۹۰ ثانیه |
| بهرهوری انرژی | صرفهجویی ۲۵–۳۰٪ | مصرف ثابت |
| دوام | مقاوم به خستگی حرارتی | استهلاک سریعتر |
| قیمت | ۲۰–۴۰ دلار | ۵–۱۰ دلار |
| کاربرد | صنعتی و دقیق | اقتصادی و مبتدی |
گرچه قیمت اولیه بالاتر است، اما با عمر ۳ برابر و ۲۵٪ صرفهجویی انرژی، دوره بازگشت سرمایه حدود ۶ ماه است.
هیترهای حلقهای سرامیکی:
اگر در کاربردهای حرفهای یا صنعتی فعالیت میکنید، استفاده از یک هیتر سرامیکی باکیفیت میتواند عملکرد پرینتر سهبعدی شما را بهطور چشمگیری ارتقا دهد.امکان تولید قطعات سرامیکی سفارشی بر اساس قطر، توان و ولتاژ موردنیاز پرینتر سهبعدی شما فراهم است.
هیترهای حلقهای سرامیکی چه محدوده دمایی را میتوانند تحمل کنند؟
اکثر هیترهای سرامیکی مورد استفاده در پرینترهای سهبعدی بسته به نوع سرامیک و چگالی توان، میتوانند به دمای ۳۰۰ تا ۴۵۰ درجه سانتیگراد برسند.
طول عمر آنها در استفاده مداوم چقدر است؟
در صورت طراحی صحیح و استفاده استاندارد، معمولاً عمر آنها بهطور قابل توجهی بیشتر از هیترهای فلزی است.
آیا هیتر حلقهای سرامیکی میتواند جایگزین هیتر کارتریجی شود؟
بله، در صورتی که طراحی شما امکان تماس کامل را فراهم کند و چگالی توان بهدرستی انتخاب شود. همچنین باید جرم حرارتی و هماهنگی سیستم کنترل دما را نیز در نظر بگیرید.
آیا هیتر سرامیکی ایمنتر از هیترهای فلزی است؟
بله، هیترهای سرامیکی دارای خاصیت عایقی، ویژگی خودتنظیمی PTC و کاهش احتمال داغشدن بیش از حد هستند که ایمنی بیشتری فراهم میکند.
در ساخت هیترهای حلقهای سرامیکی از چه موادی استفاده میشود؟
مواد رایج شامل آلومینا، زیرکونیا و نیترید سیلیکون هستند که هرکدام از نظر رسانایی حرارتی و استحکام مکانیکی ویژگیهای متفاوتی دارند.
