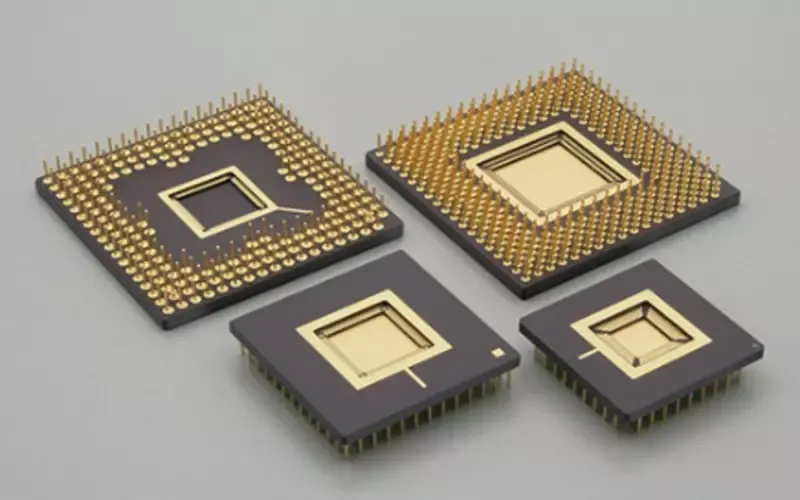

زیرلایههای سرامیکی در سال ۲۰۲۵ جزء اجزای جداییناپذیر صنایع الکترونیک محسوب میشوند. استحکام مکانیکی بالا، رسانایی حرارتی مناسب، خاصیت عایق الکتریکی و مقاومت عالی در برابر حرارت باعث شدهاند که زیرلایههای سرامیکی به ستون فقرات بستهبندیهای الکترونیکی مدرن تبدیل شوند. این موضوع بهخوبی نشاندهنده کاربرد قطعات سرامیکی در صنعت الکترونیک پیشرفته است.
زیرلایه سرامیکی نوعی ماده سرامیکی است که بهعنوان پایه عایق برای قطعات الکترونیکی مورد استفاده قرار میگیرد.
مواد زیرلایه سرامیکی در سیستمهای با کارایی بالا بهدلیل توانایی عالی در دفع حرارت و قابلیت اطمینان بالا، نسبت به فلزات ترجیح داده میشوند. این ویژگیها از مهمترین مزایای قطعات سرامیکی صنعتی به شمار میروند.
زیرلایه نیترید آلومینیوم دارای رسانایی حرارتی در بازه ۱۷۰ تا ۲۰۰ وات بر متر-کلوین است. همراه با ضریب انبساط حرارتی (CTE) کمتر از ۵.۳×۱۰⁻⁶ K⁻¹، این ماده پایداری بالایی را در نیمههادیها تضمین میکند.
ثابت دیالکتریک نسبی نیترید آلومینیوم برابر با ۸.۸ کیلوولت بر میلیمتر است که مطابق با استاندارد IEC 60672-2 میباشد و آن را گزینهای ایدهآل برای تولید قطعات آلومینایی مقاوم به حرارت در صنایع پیشرفته میسازد.
نکته: چقرمگی شکست این ماده نسبتاً پایین است (حدود ۲ تا ۳ MPa·m½) و به همین دلیل برای محیطهای با ضربه مکانیکی بالا مناسب نیست.
«جایگزینی نیترید آلومینیوم در بستهبندی دیودهای لیزری ما، دمای اتصال را ۲۵ درجه سانتیگراد کاهش داد.»
زیرلایههای آلومینایی با چگالی ۳.۹۹ گرم بر سانتیمتر مکعب و رسانایی حرارتی ۲۴ تا ۲۷ وات بر متر-کلوین، عملکرد قابل قبولی را با هزینه اقتصادی ارائه میدهند.
استحکام خمشی ۳۸۶±۱۲ مگاپاسکال و سختی ۱۵۰۰ ویکرز، مقاومت بالایی در برابر سایش ایجاد میکند و این ویژگیها بهخوبی بیانگر خواص حرارتی قطعات آلومینایی در کانکتورها و ماژولهای RF است.
«در طول سالها، زیرلایههای آلومینایی بهترین تعادل بین قیمت و عملکرد را در بستهبندی LED برای ما فراهم کردهاند و بهراحتی قابل تأمین هستند.»
زیرلایههای نیترید سیلیکون با چقرمگی شکست ۷ MPa·m½ و استحکام خمشی ۸۰۰ تا ۱۰۰۰ مگاپاسکال (مطابق ISO 20501:2024)، قابلیت اطمینان مکانیکی بالایی برای محصولات فراهم میکنند.
این مقاومت مکانیکی، استفاده از آنها را در ماژولهای قدرت خودروهای الکتریکی ممکن میسازد و بسیاری از تولیدکنندگان برتر قطعات سرامیکی از این ماده در محصولات خود بهره میبرند.
کاربید سیلیکون با رسانایی حرارتی ۱۲۰ وات بر متر-کلوین گزینهای مناسب برای کاربردهای نیمههادی است.
سختی بالاتر از ۲۵۰۰ ویکرز باعث افزایش مقاومت سایشی شده و ضریب تلفات دیالکتریک پایین، استفاده از آن را در کاربردهای RF امکانپذیر میکند.
زیرلایه زیرکونیایی دارای چقرمگی شکست ۸ تا ۱۰ MPa·m½ است. این مقاومت بالا موجب حفظ یکپارچگی طولانیمدت در تجهیزات الکترونیکی پزشکی و محفظههای حسگر میشود.
زیرلایههای BeO با رسانایی حرارتی تا ۲۳۰ وات بر متر-کلوین، از تجمع حرارت جلوگیری کرده و بازدهی تجهیزات RF را افزایش میدهند.
نکته: به دلیل سمیت BeO در حین فرآیند تولید، رعایت الزامات OSHA، RoHS و تأمین از منابع دارای گواهی ISO الزامی است. به همین دلیل انتخاب شرکت تولید قطعات آلومینایی و سرامیکی معتبر اهمیت بالایی دارد.
مولایت دارای رسانایی حرارتی حدود ۴ وات بر متر-کلوین و ضریب انبساط حرارتی پایین است و برای کاربردهای شوک حرارتی گزینهای مطمئن محسوب میشود.
چگالی کمتر آن نسبت به آلومینا، وزن کلی مجموعه را کاهش میدهد. همچنین مولایت بهعنوان بستر کاشت گیاهی سرامیکی در زیستفناوری نیز مورد تحقیق قرار گرفته است.

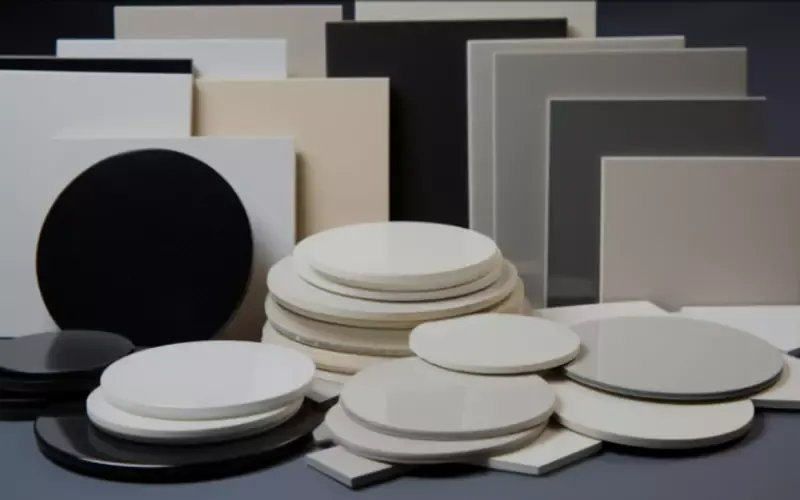

| ماده | چگالی (g/cm³) | رسانایی حرارتی (W/m·K) | ثابت دیالکتریک | ضریب انبساط حرارتی CTE (×۱۰⁻⁶ /K) | چقرمگی شکست (MPa·m½) | استحکام خمشی (MPa) |
|---|---|---|---|---|---|---|
| آلومینا (Al₂O₃) | ۳.۹۹ | ۲۴–۲۷ | ۹.۸ | ۷–۸ | ۳–۴ | ۳۸۶ ±۱۲ |
| نیترید آلومینیوم (AlN) | ۳.۲۶ | ۱۷۰–۲۰۰ | ۸.۸ | ۴.۵ | ۲–۳ | ۳۸۶ ±۱۲ |
| نیترید سیلیکون (Si₃N₄) | ۳.۲ | ۷۰ | ۸.۰ | ۳.۲ | ۷ | ۸۰۰–۱۰۰۰ |
| کاربید سیلیکون (SiC) | ۳.۲ | ۱۲۰ | ۹.۷ | ۴.۰ | ۳–۴ | ۴۵۰ ±۱۵ |
| زیرکونیا (Zirconia) | ۶.۰ | ۲ | ۲۵ | ۱۰ | ۸–۱۰ | ۸۰۰–۱۰۰۰ |
| اکسید بریلیوم (BeO) | ۲.۸۵ | تا ۲۳۰ | ۶.۵–۷ | ۷.۵ | ۱–۲ | ۲۸۰ ±۱۰ |
| مولایت (Mullite) | ۲.۷–۳.۰ | ۵ | ۷±۱ | ۴–۵ | ۲–۳ | ۱۵۰+ |
در صورت استفاده از پلیمرها بهعنوان زیرلایه، ماژولهای ارتباطی دچار ناپایداری و استهلاک میشوند. زیرلایههای سرامیکی، عایقکاری و قابلیت اطمینان بالا را در شرایط سخت تضمین میکنند.
«پس از استفاده از زیرلایههای سرامیکی، پایداری دمایی ماژولهای ما افزایش یافت و قابلیت اطمینان ۴۵٪ بهبود پیدا کرد.»
طراحی PCB با زیرلایه سرامیکی، عملکرد بالایی را برای خازنها، مقاومتها و ICهای هیبریدی فراهم میکند. تلفات دیالکتریک پایین باعث حفظ کیفیت سیگنال میشود.
زیرلایههای نیترید آلومینیوم و نیترید سیلیکون برای اینورترها و مبدلهای خودروهای الکتریکی بسیار مناسباند. این مواد نقش کلیدی در ساخت قطعات سرامیکی طبق نقشه مشتری برای ماژولهای قدرت دارند.
در این سیستمها، مقاومت سایشی و پایداری حرارتی زیرلایههای سرامیکی مانع از خرابی زودهنگام تجهیزات میشود.
PCBهای سرامیکی پایداری ابعادی بالاتری نسبت به FR-4 دارند و در فرایند DBC عملکرد بهتری ارائه میدهند، بهویژه در صنایع هوافضا.
زیرلایههای سرامیکی کوردیریتی با ساختار لانهزنبوری متخلخل، سطح تماس بالایی ایجاد کرده و بازده کاتالیستی را افزایش میدهند.
LTCCها در دمای ۸۵۰ تا ۹۰۰ درجه سانتیگراد زینتر شده و امکان همپخت با فلزات رسانا را فراهم میکنند. این فناوری نقش مهمی در تولید قطعات صنعتی با دقت بالا دارد.
۱: زیرلایه سرامیکی چیست؟
زیرلایه سرامیکی یک پایه عایق از جنس سرامیک است که برای نصب/پشتیبانی قطعات الکترونیکی استفاده میشود و همزمان عایق الکتریکی و مدیریت حرارتی را فراهم میکند.
۲: بهترین مواد زیرلایه سرامیکی برای بستهبندی الکترونیکی در ۲۰۲۵ کداماند؟
آلومینا (Al₂O₃)، نیترید آلومینیوم (AlN) و نیترید سیلیکون (Si₃N₄) بهدلیل تعادل خوب بین خواص حرارتی، مکانیکی و دیالکتریک، از رایجترین انتخابها هستند.
۳: چه زمانی AlN (نیترید آلومینیوم) انتخاب بهتری نسبت به آلومینا است؟
وقتی دفع حرارت خیلی مهم باشد (مثلاً ماژولهای قدرت، RF و بستهبندیهای با توان بالا) چون رسانایی حرارتی AlN بسیار بیشتر از آلومینا است.
۴: چرا Si₃N₄ (نیترید سیلیکون) در ماژولهای قدرت و خودروهای برقی کاربرد دارد؟
بهخاطر استحکام خمشی بالا و چقرمگی شکست بهتر، در برابر شوک مکانیکی/حرارتی و سیکلهای کاری سخت، دوام بیشتری نشان میدهد.
۵: آیا BeO (اکسید بریلیوم) گزینه خوبی برای زیرلایه است؟
از نظر انتقال حرارت عالی است، اما بهدلیل ریسکهای ایمنی و الزامات سختگیرانه در فرآوری، نیاز به رعایت استانداردها و کنترلهای ویژه دارد.
۶: زیرلایه سرامیکی در PCB چه مزیتی نسبت به FR-4 دارد؟
پایداری ابعادی و مقاومت حرارتی بالاتر، ولتاژ شکست بهتر و عملکرد مطمئنتر در کاربردهای دمای بالا، فرکانس بالا و توان بالا.
۷: برای انتخاب زیرلایه سرامیکی باید به چه معیارهایی توجه کرد؟
رسانایی حرارتی، ضریب انبساط حرارتی (CTE)، ثابت دیالکتریک و تلفات، استحکام/چقرمگی شکست، ضخامت و امکان متالایزیشن (مثل DBC)، و همچنین استانداردها و گواهیهای کیفی تأمینکننده.
زیرلایههای سرامیکی با خواص عایق، رسانایی و دوام بالا، استانداردهای جدیدی در صنایع الکترونیک سال ۲۰۲۵ تعریف کردهاند. انتخاب تأمینکننده معتبر و توانمند در طراحی و تولید سفارشی قطعات صنعتی، تضمین میکند که محصولات در برابر حرارت، ارتعاش و شرایط سخت عملکرد پایدار داشته باشند.
